CCP ナノファイルコンデジカム USBコネクタ外れ 修理

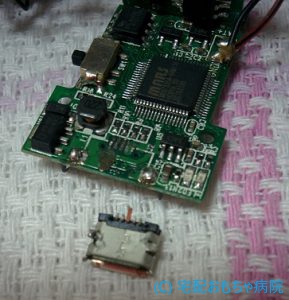

リポの充電やMicro USBコネクタの抜き差しの反復によって基板から接続コネクタが外れて取れてしまった案件です。

しかし、コネクタの剥がれに伴って、基板のパターン配線も剥がれてしまったので、そのままでの修復は、ほぼ無理。まずは、USB充電機能を復活させるために、USBのVBUSとGNDを再半田し接続し復活できました。次にUSB通信にて内部SDカードと通信できるようにします。剥がれたパターンは、差動通信配線の片側でした。剥がれたパターンは、もうどうしようもないので、代わりに細いリード線で33Ωのダンピング抵抗まで半田付けすべく空中配線でがんばりました。

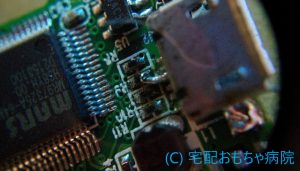

いやー、がんばりました。画像は、拡大鏡越しの画像ですが、コネクタのパターンの幅、0.65ピッチを空中配線で手半田です。

コネクタは、また取れないように、周辺をエポキシで固着しておきました。
