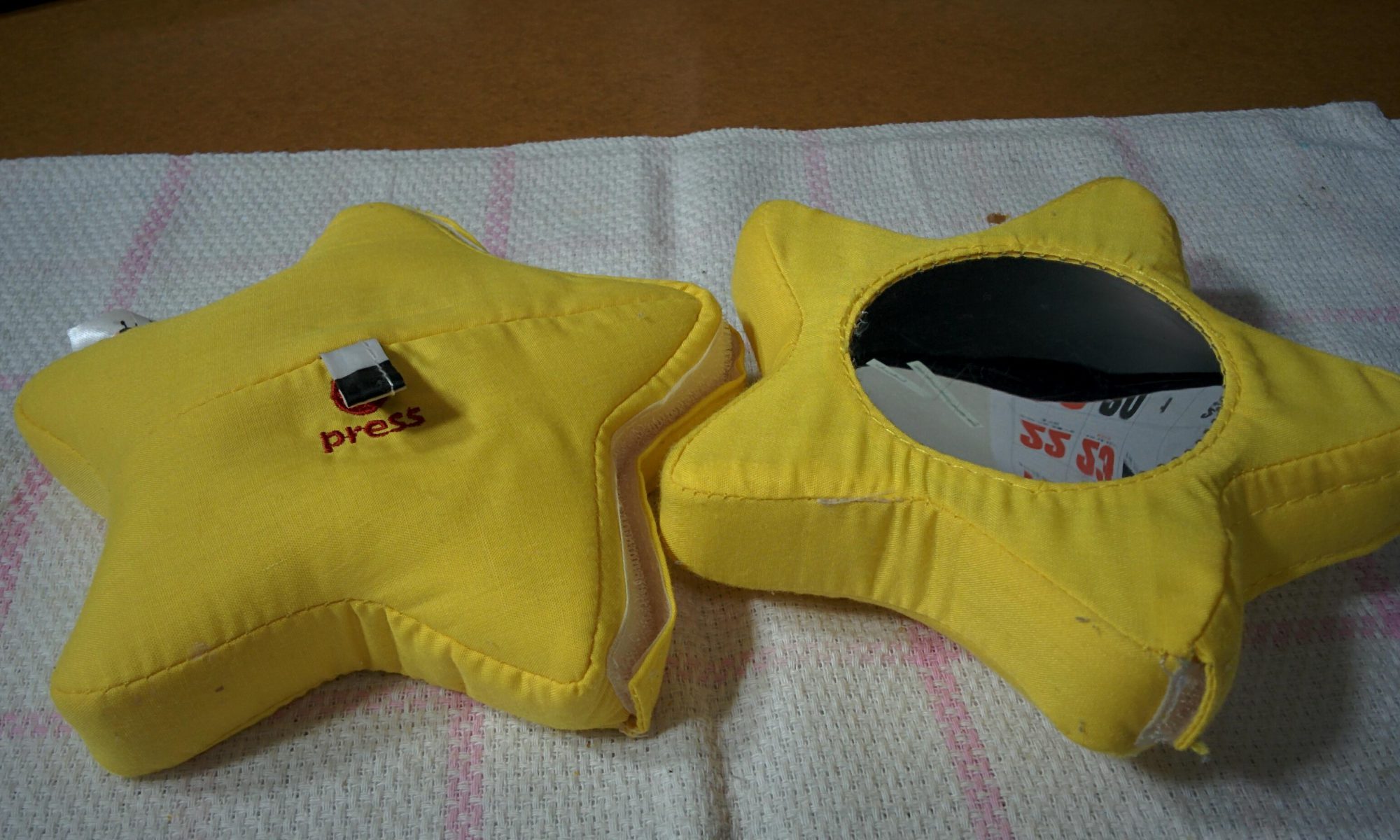

ちょっと聞きなれないおもちゃですが、お子様をマットの寝かせその上に吊るされたいろいろなおもちゃを触ったり、ひっぱたり、またこの星型のモジュールは、音楽を鳴らすことのできる機能を有しており、鏡面裏側の中央にボタンが仕込んであり押すとロック調の音楽が約5分流れてくれます。
ご依頼は、二台ともいつの間にやら再生時間、短くなってしまい困って居られるとのことです。
早速調べてみると、まずはご使用になられた電池の容量チェックです。
SR44を三個使用するのですが、その中の1個の電圧が落ち込んでいます。しかも膨らんでもいました。
因みに、サイズは一緒なのですが、LR44とSR44とがありまして、この手の持久力が必要なおもちゃにはSR44が適していますね。メーカー様も推奨しているようで、電池の蓋にSR44と明記されています。
さて、この容量不足の電池で再生をしてみると、やはり初回は起電力が戻っているので、1~2分は流れるのですが、一旦止まり電圧が落ち込むと最終的には数秒で止まってしまいました。ご依頼者にも確認をしましたが症状も同じでした。
というわけですが、当医院では、電池の容量不足が原因と簡単には片付けません。原因をもう少し探ります。
ご依頼者様は、ボタン電池を2セット分新品で購入され、それを使用したのにも関わらず使用している途中で止まり始め最終的には、数秒で止まってしまったとのことです。なぜでしょうか？
ボタン電池の不良品が混入していたかもしれませんが、ボタン電池の膨らみからすると何か行った感じがします。
まずは、本体が問題ないのかどうかを電池の容量と切り分けて調べます。安定化電源で、4.5V 200mAリミットで供給し動作を見ます。この時の再生時間を基準にします。インターネットで検索すると、5分～10分というキーワードがヒットするので、その位かなと見当を付け再生時間を計測します。
上段が安定化電源での確認結果で、5分～6分が再生時間のようですね。インターネットの時間範囲にも入っております。次に容量の十分なボタン電池で同じ再生時間を計測してもだいたい同じ時間でありました。実験前後で電池の容量チェックもしましたが、問題なしです。下段がその結果です。
本体は、問題なさそうですが、ではどうしてご依頼者様の動作では、時間が短くなったのか、例の独りブレストしてみました。
- ひとつだけ電圧の低下したボタン電池が混ざっていた。
- その電池は、膨らんでいる。
- ボタン電池は、新品で購入した。
- 二台のどちらでも途中で止まってしまう。
ボタン電池の”あるある”ですが、3個直列に入れる電池ボックスなので、その中の1個を誤って逆に入れても動いてしまう電圧であれば、表向き動いてしまいます。このおもちゃは、音声再生用のLSIをスピーカーのドライバあたりが消費電力を食うのではないかなと思うので、新品であれば2個分の電圧でも駆動に十分な電流は流せる可能性があります。では、逆に挿入されたボタン電池はその時どうなっているかというと、充電状態にあります。過充電されると、内圧があがりそれが原因で膨らんでいたのだと推測しました。推測される原因を、ご依頼者様に±の方向はお気をつけてとお伝えしました。
※ぶっちゃけ、この手の電池ボックスって、+/-の向きが本当に分かりづらいです！
電池の容量不足というだけで、返送するととても残念なのですが、調査の最中にLEDの断線を発見し修理しておきました。
以上で診察は全て完了となります。
子どものお気に入りのおもちゃが壊れてしまったけれど、幼い子どもたちを連れて行けるところにおもちゃ病院がなく、とても困っていました。
インターネットで郵送でやっていただけることを知り、修理の問い合わせをすると、親切丁寧に対応していただき、安心してお願いすることができました。
お忙しい中、迅速に修理をしていただき、修理結果も動画や計測結果を添付したメールで、とても分かりやすく教えていただきました。
素人の変な質問にも丁寧に回答してもらい、不明だったことや今後の注意点まで教えていただけました。 大満足です。子どももお気に入りのおもちゃが直ってとてと喜んでいます。 本当にありがとうございました。
～ご依頼者様のご感想より～
