ディズニー ミーリーダー スピーカー交換

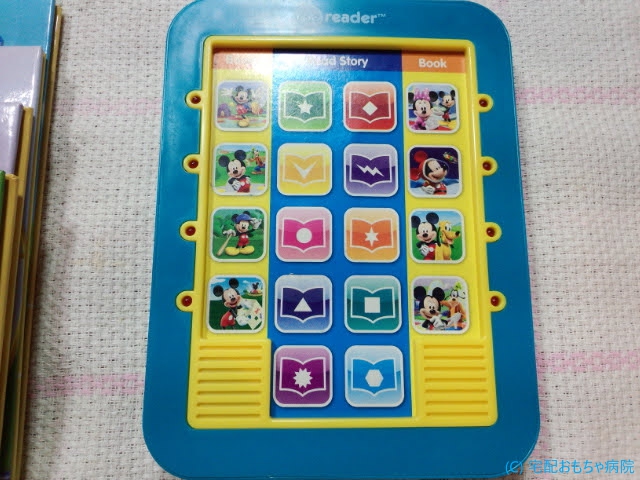

ミーリーダー（Me Reader）という玩具をはじめて知りました。※因みに、現在でも販売されております。
絵本と読み上げ機器がセットになっており、絵本を選択しページ記載のマークボタンを押すとページの英文を読み上げてくれるという製品になります。
CMOSイメージセンサーを使用したグリッドドット方式とは異なり、読み上げの仕組みが簡単で読み上げてくれます。
さて、故障の症状は、絵本のボタンを押した際に該当のLEDが点灯はするのですがページボタンを押しても読み上げをしてくれないそうです。
LEDが点灯するというので、制御ICは稼働していそうですね。ページ選択のボタンの断線かスピーカーの故障と予想されます。
本体は、ネジ6本で固定されており開封すると、制御ICが封入されていると思われるCOBとそれが実装されたメイン基板、選択された絵本のLED基板の構成となります。
押しボタンは、フラットケーブルでメイン基板から引き出されており接点を補強パーツをネジ締めにて接点を接続しております。
故障の原因は、まずは簡単なスピーカーチェックをして正常ならフラットケーブルの接続とボタンの反応確認、最後に基板の動作確認という流れで良いと思います。
さてさて、故障原因は直ぐ判明しました。
スピーカーが故障しておりました。ケーブルの半田を外して抵抗を測りますますが、O.Lでボイスコイルが断線しております。
スピーカーは、Φ=29mmなので交換をしますが、スピーカーの高さ調整が必要でした。
手前の緑のスピーカーが故障した純正スピーカーです。筐体に固定するためにウレタンシートが貼ってありました。画像からも分かる通り、手持ち交換用のスピーカーの高さが違います。
この交換用のスピーカーにウレタンシートを貼って取り付けると収まりません。
そこで、筐体裏の抑えツメ部をルーターで削りウレタンシートを貼って収まりを良くしました。
スピーカーを交換する際は、高さに注意ください。
スピーカーの周囲に固定用の接着剤を塗布しておきます。
今回2回目の利用です。
ミーリーダーの修理の前例が、見当たらなかったので不安でしたがもしかして音声系なら瀧下さんなら何とかしてくれると思いダメ元で送りつけましたが、やはり頼んで正解でした。
うちは年の差兄弟なので上の子のおもちゃを下の子に渡せる事が嬉しく、そして懐しく感謝感謝であります。
～依頼者のご感想より～
