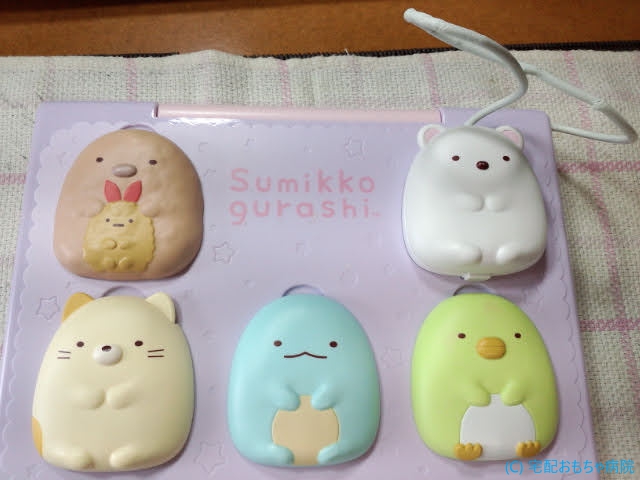

大人気すみっコぐらしパソコンの修理依頼がありました。
購入してすぐ、ご自宅の猫ちゃんに噛まれてしまいボロボロとのことです。
もちろんですが、マウスが反応しません。
依然の修理でも猫ちゃんやワンちゃんに噛まれたという事態があったので、まぁまぁあるあるなのかもしれませんね。
かなりやらてしまっていますね。
被覆もそうですが、芯線も断線しているのが分かります。
動作確認でもマウスがうんともすんともでした。
もちろんですが、キーボードの上下左右のカーソルは問題なく稼働できます。
すみっコぐらしパソコンのマウスケーブルは、既にΦ=4mmで9芯の多芯ケーブルと判明しており、当医院ではケーブルの在庫もあるので断線状況を確認しケーブル交換をします。
因みに、今回のすみっコぐらしパソコンは、2023年式の最新型で乾電池での稼働できなくなったおり、ACアダプターのみで動作します。
ですが、依頼者様がACアダプターの同封を忘れておられ、当医院の安定化電源から供給して起動動作確認することにします。
因みに、製品専用の規格のACアダプターなので、得体のしれない家にあったACアダプターをさしてはだめです。故障します。
給電仕様を確認するため、依頼者様に画像で見せてもらいました。
専用アダプターということもあり、5.0Vで、プラグ部も専用形状なので市販のプラグは刺さりません。
では分解します。
液晶周辺の化粧シールの裏にネジが隠れていますので、温めて剥がしネジを外します。
シワシワになりますので依頼者様の了承を取り付けておきます。
サクサクっと分解します。
いつもの光景がみえます。
他の断線案件では、この付け根が金属疲労で断線します。
ホットボンドが強く付いていると剥がした勢いや粘着の強さで基板の半田がランド事剥がれ損傷の懸念があるので温めて剥がします。
本体側とマウス側の両側のホットボンドを温めて剥がし、芯線の半田を溶かしケーブルを外し断線チェックをすると9本中6本で断線していました。
今まで数件同じケーブル交換をしておりますので、ケーブル長、被覆向きの長さなどは既知です。
また、交換用ケーブルの径が3.8mと若干細いのでビニールテープで固定箇所で巻きΦ=4mmの熱収縮チューブで太さ調整して固定します。
AWG33と極細でピンセットで強く引っ張るだけで切れてしまような細さです。
拡大鏡で覗きながら半田付けします。
ケーブルがぴったり収まるように径をビニールテープで調整し熱収縮チューブで仕上げます。
綺麗に換装できました。
動作も問題ありませんね。
無事ケーブル交換でき、これでまたお子様も遊んでもらえると思います。
