ソニーリピートカードプレーヤー CP-33 機構モジュール換装

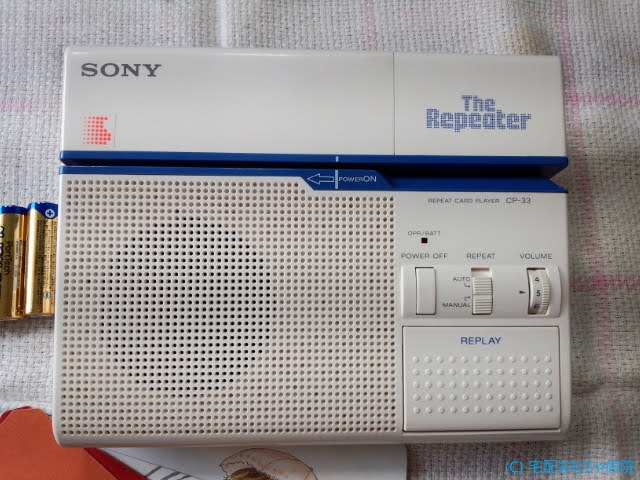

当医院でのお馴染みのソニーリピートカードプレーヤーCP-33の修理のご依頼です。
カードが正常に送られずとのことです。当初のお問い合わせ時は、ゴム系部品の融解などは無さそうとのことでしたので、ひとまずは安心ということで受け付けをさせていただきました。
CP-33に関しては、他のカードプレーヤーに比べ修理の確率が低くなります。その理由は、スタッフブログにまとめておりますので、ご参考にしてみてください。
今回の修理案件は、修理が難しくなる代表格の磁気ヘッドに溶けたゴムが粘着した事例となります。
まずは、開封をして本体内を確認します。
まず、磁気ヘッドを確認しますが、非常に残念ながらゴムローラーがボロボロになっており、残骸が磁気ヘッドのコアに粘着固化しております。
磁気ヘッドも確認すると、ゴムの残骸がこびり付いております。
通常ここまで粘着すると、修理不可能となります。残存のゴムを除去した場合は、全く磁気が拾えないか、拾えても高音域が全く拾えないかのどちらかです。
まずは、慎重に残存のゴムを剥がしてどのくらいの音質まで再生できるかと確認しよと思います。
できるだけ慎重に溶剤も使いながら剥がしましたが、画像でも一目瞭然ですが、溶解したゴムを取り除けても、コアに損傷が残りました。当医院の技量上、磁気ヘッドのコアに損傷がある場合、音質の改善は難しい旨をご了承いただいておりましたので、その他の修理作業を別途続けて、音質は最後に判断をしようと思います。
では、ゴムベルトの交換作業です。
プーリー用のゴムベルトは、溶解しておらず容易に剥がせました。プーリーのグリス含めて綺麗にします。
では、ゴムベルトが巻き付いていたプーリーを綺麗にします。
以前は、フラックスクリーナーを使って劣化したグリスを除去洗浄していたのですが、コスパ最強のパーツクリーナーに切り替えました。
かなりの勢いで吹き飛ばしてくれますし、ゴムやプラスチックにも使用できます。劣化した古いグリスが、少しでも残っていると、時間を経過した後に再度粘着し、再稼働時にゴムベルトが外れたりするので、念入りにお掃除します。
一連の作業を終え組み立てなおし音質を確認します。
やはり、高音域が全く拾えておらず、音声に明瞭さが全くありません。以下の正常品と比べてみるとはっきりします。
うーん、お子様がご使用になる旨をお聞きしていたので、やはり、音質不良のままでお返しするわけにはいきません。
ちょうど、ご依頼のCP-33の本体外装は、綺麗な状態でしたので、音質比較に使用したCP-33の磁気ヘッドモジュールを含む機構部を丸ごと移殖することで対応することにしました。
機構部を丸ごと移殖しましたので、音質も正常に再生できるようになりました。
CP-33で使用されている、ゴムローラーは、経年にてボロボロになりゴムが磁気ヘッドに粘着することが多いので、CP-33の修理を検討されている方は、ご注意ください。
今回は、換装できる部品が運よくったので対応できましたが、通常は、修理不可能となる場合が多いです。
