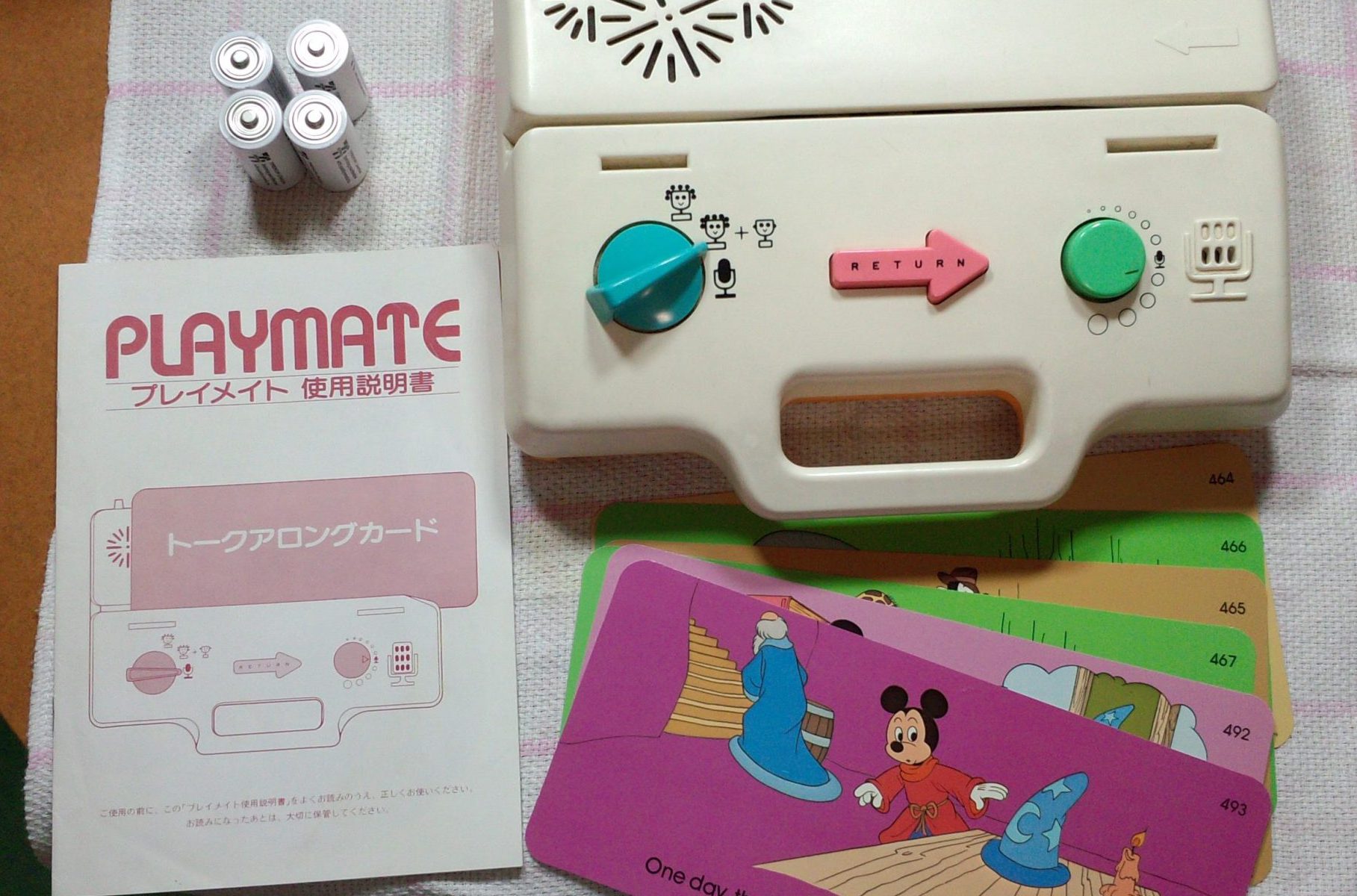

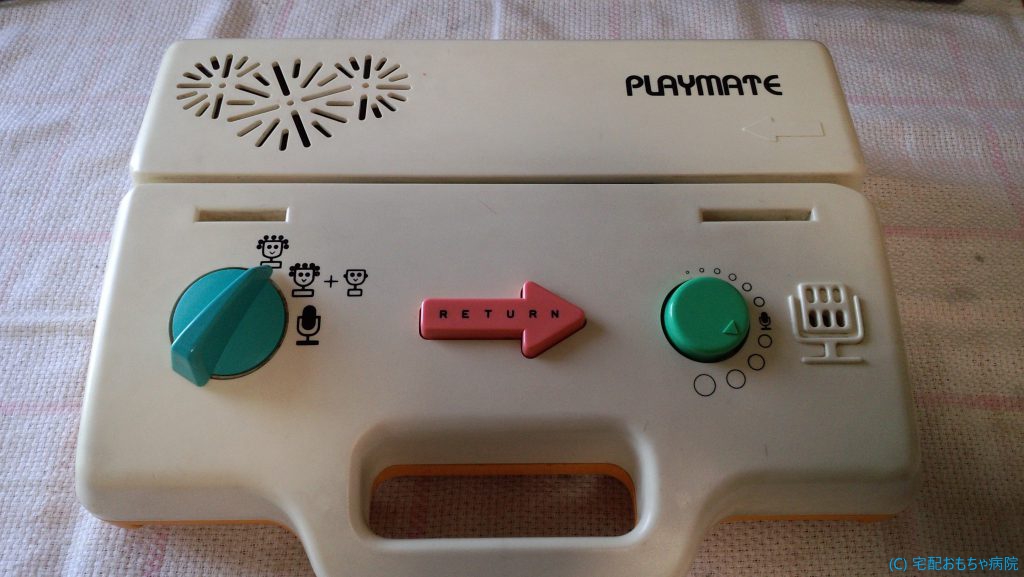

DWE ディズニープレイメイト アナログ版 ゴムベルト スピーカー修理
アナログ版（磁気カード版）の修理実績が非常に少ないのですが、修理のご依頼がありました。
30年程前に使用していたものということですが、カードを差し込んでも全く動かないとのことです。早速拝見しましょう。

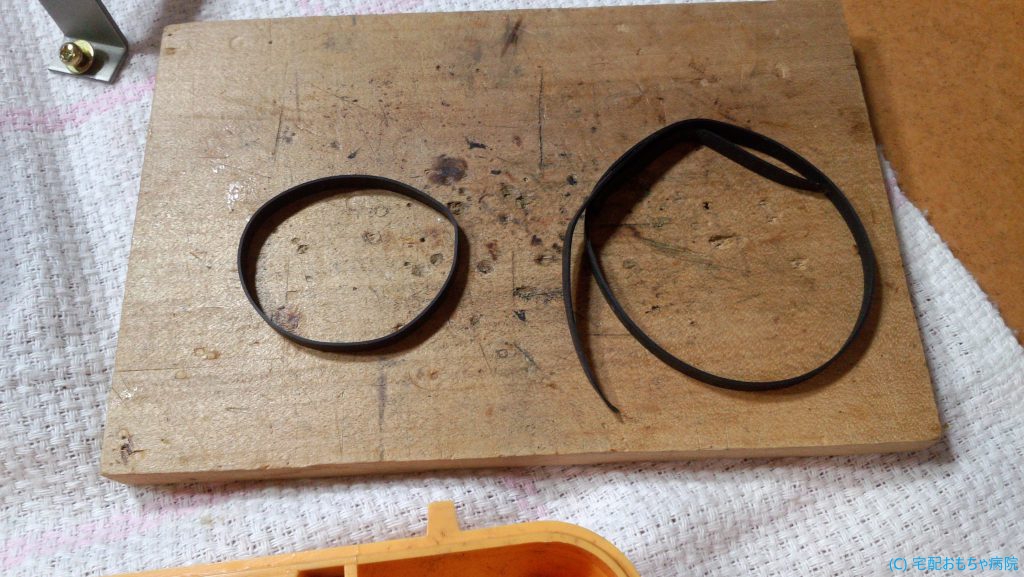

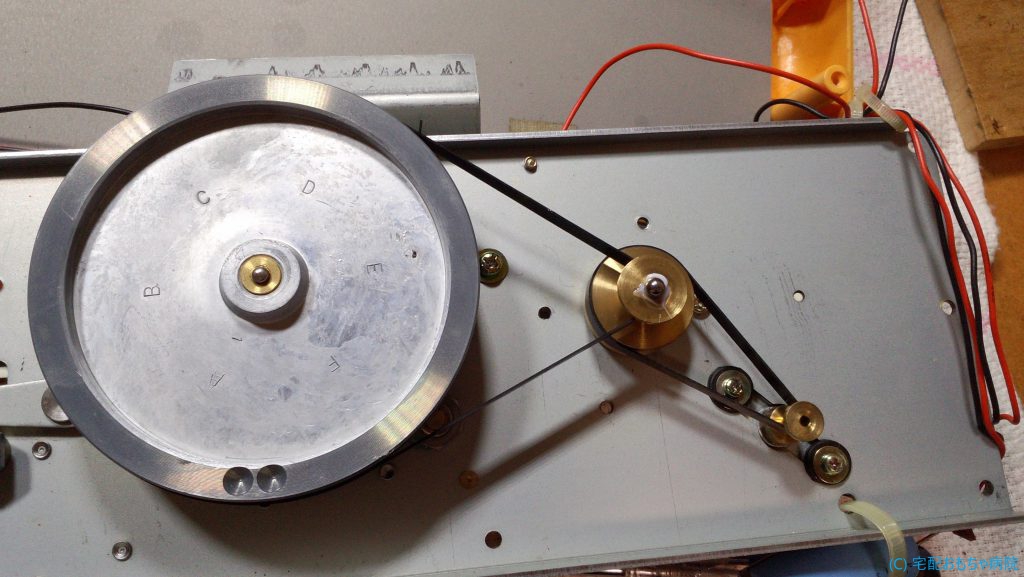

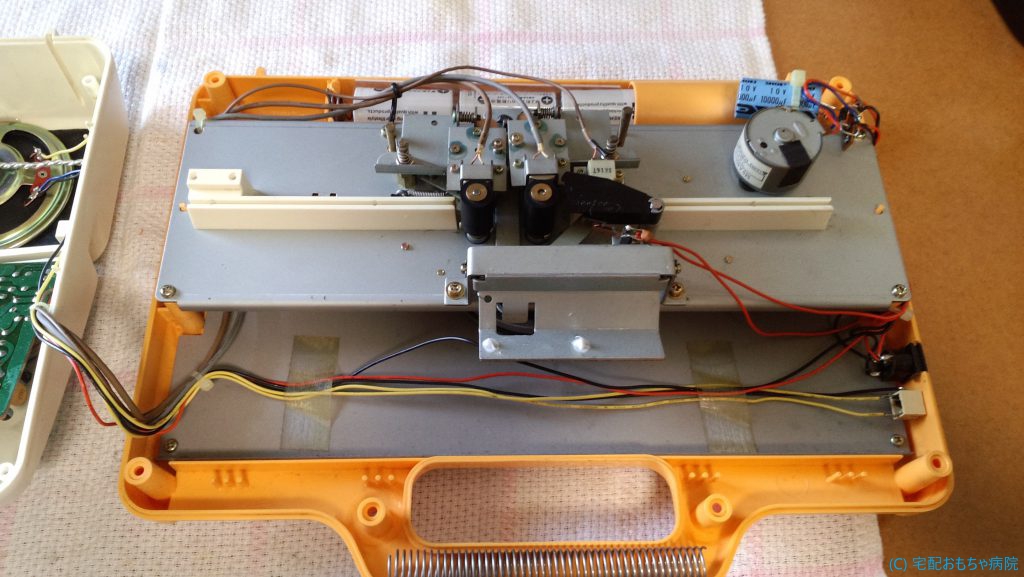

まず、開封して直ぐゴムベルトが切れているのが分かりました。カードがスライドできない原因は、このゴムベルト切れによってフライホイールが回転できなくなっているようです。ちょうど在庫がございましたので、暫定交換をして動作をみます。
ですが、カードは動き始めましたが、音が出ていません。生徒さんモードも先生と一緒モードでも音が出ません。調べてみるとスピーカーが故障しておりました。

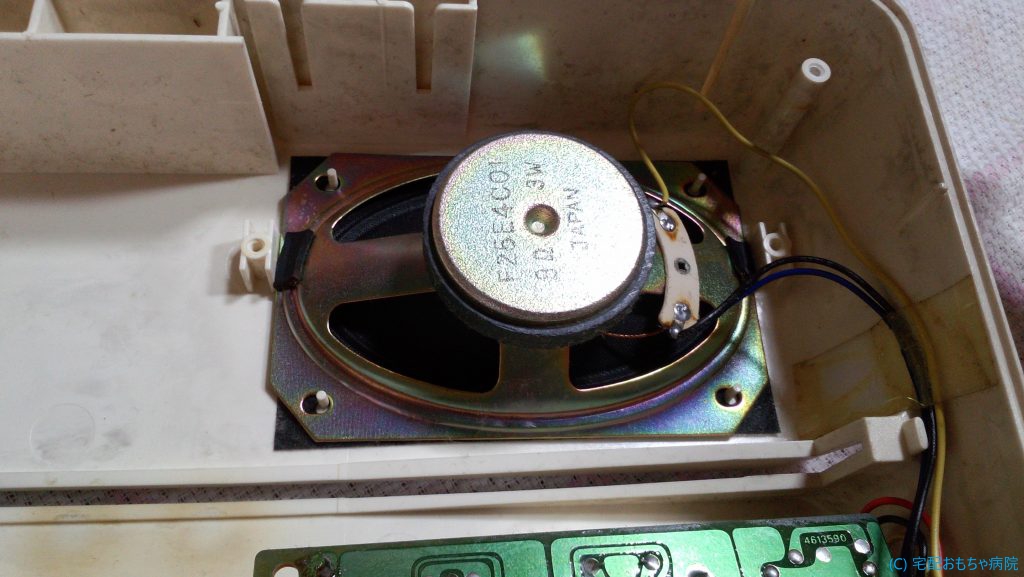

この楕円形のスピーカーって、CP-1200にも使用されており、ほんと故障が多いですね。しかも、交換できる同じサイズのスピーカーが入手できないときています。しかたないので、CP-1200と同じように筐体に入るスピーカーに交換するための策を練ります。

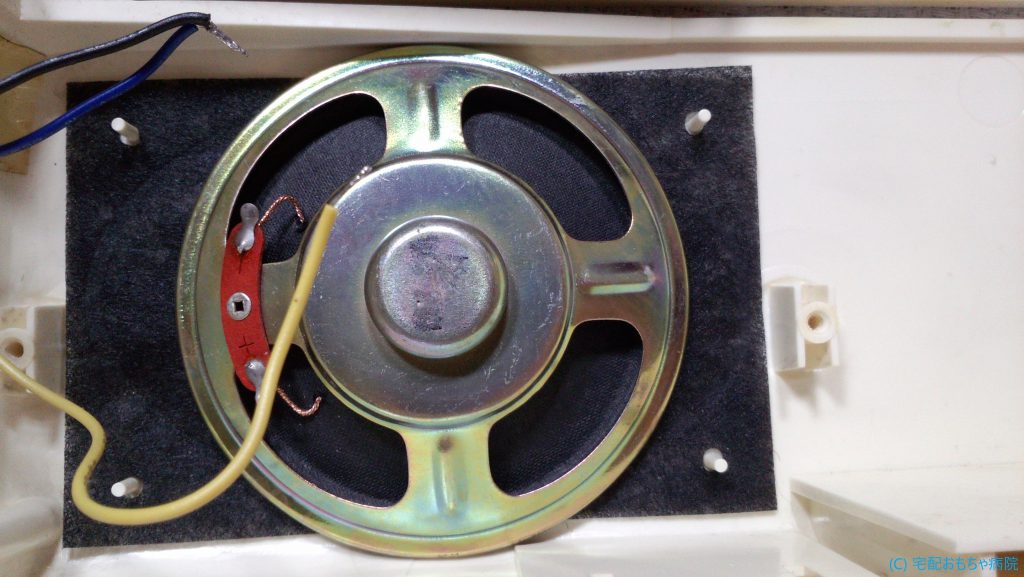

おおお！手持ち77mmのスピーカーがぴったりじゃないですか！あとは、固定方法を考えます。
埃混入防止のフェルトシートは、ボンドで筐体カバー側に接着固定します。スピーカー本体は、ちょうど両側にネジ穴があるので、針金で抑えを自作します。

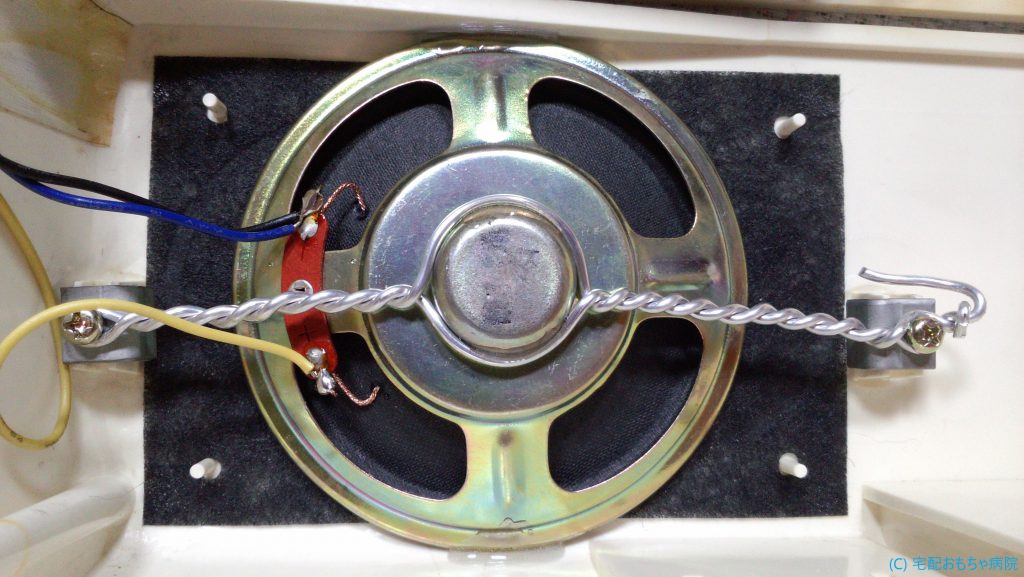

ジャジャジャジャーン。アルミの太目の針金で抑えを作りました。更に、スピーカーの上下は、接着剤で固定し、スピーカーと針金も接着しておきます。これで、簡単には外れないでしょう。

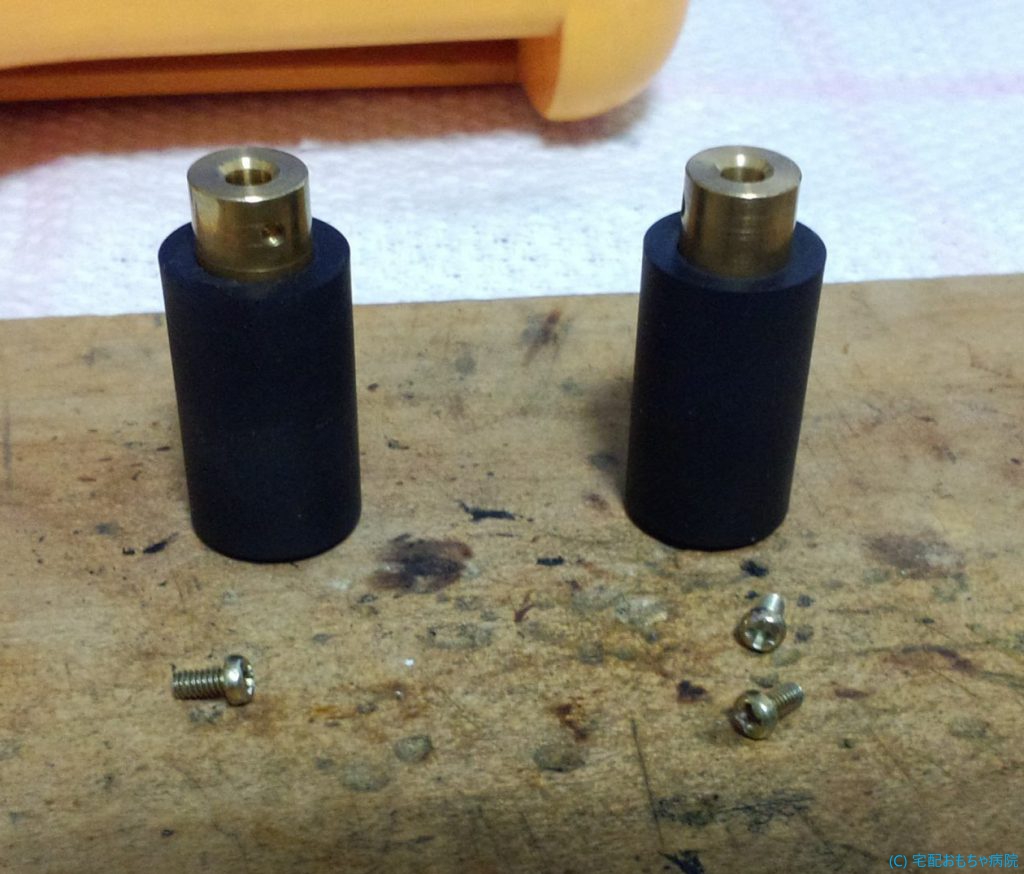

次に、ゴム系部品の残りであるカードを直にスライドさせるゴムローラーですが、プレイメイト用の用意がありません。ソニー製でしたら、在庫を揃えているのですが、プレイメイト用となると、別注規格品になり、また小ロットなので部品単価が高くなると予想されます。
案の定、部品業者へ製作費用の試算をいただいたところ、やはりかなり高額なってしまったので、今回はご依頼者様とご相談しアルコール洗浄のみということになりました。
ゴムベルトを交換し、ゴムローラーを組みなおしスピーカーも交換後、動作確認をします。
ですが、ここでリピート再生時にカード送り戻す際に擦れた音が出始めました。
なんだ？？？

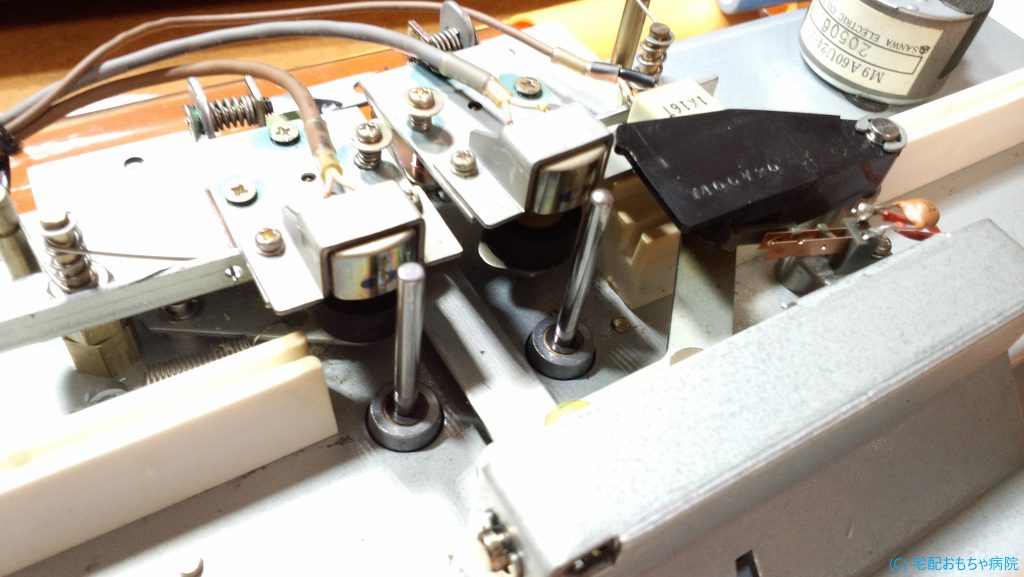

と調べておりましたら、左側の録音側の軸ですが、軸を少し浮かしてゴムローラーに取り付けないとフライホイールに干渉してしまい擦れてしまいます。
もろもろ作業を終え動作確認を行い修理完了です。
