カテゴリー: 2016年 修理実績

投稿日:

昭和 オルゴール メリー モーター修理 4台

合計4台のメリーの修理依頼でした。

1台目：駆動モータのコミテータが、長年の駆動でブラシの溝にそって縦割れしておりました。

2台目：動作中のモータのノイズが大きいということでしたが、こちらもコミテータに深い溝と、ブラシにも損傷もありで駆動に影響が出ておりました。

3台目：2台目同様。

4台目：こちらは、電子式のICメリーでして、ノイズがあるということでしたが、確認したところ、古い時代のIC回路ということもあり、多少の音の籠りがありましたが、そもそもそのような仕様あるようなので、問題なしとしました。

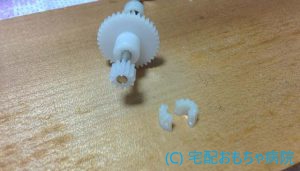

1～3台目のメリーは、全て専用仕様のモータですので、交換モータが入手できません。汎用の同型マブチモータを組み込み、依頼者様の動作速度の感触を動画を通してお聞きしながら、電流制御抵抗を挿入し速度を適切に調整し修理完了。ウォームアップギアも全て縦割れしていましたので、新品に交換。

専用仕様モータ：1.5V 60～70mA
マブチ RE-260RA：1.5V 135mA

汎用モータを使用すると上記のとおり、電流がだいたい2倍流れるので、電池の消費も倍になる旨、ご了承して貰いました。
投稿日:

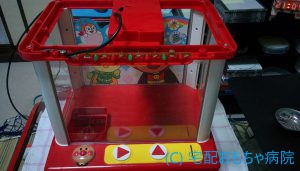

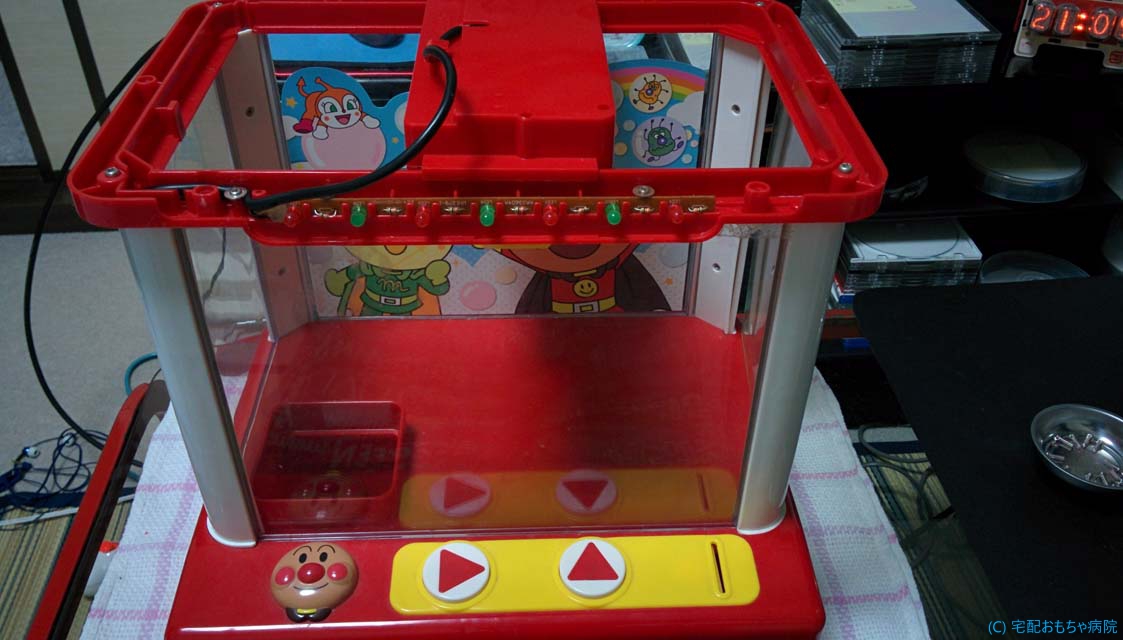

アンパンマンわくわくクレーンゲーム 修理

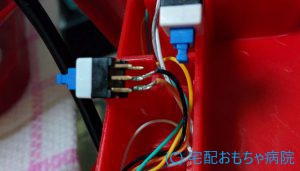

クレーンの鎖が、ギアBOXの中で絡まって動作が止まっておりました。分解し、鎖を滑車に巻きつけ再セットし完了。また、クレーンの動きのストップ位置を検出するスイッチの端子が、クレーンのストップ位置手前で邪魔をしていたので、端子を曲げて微調整。最後に、コイン投入口の感知スイッチが、固くコインが入口で挟まり止まるので、若干緩めてメンテナンス完了。
投稿日:

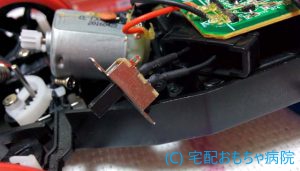

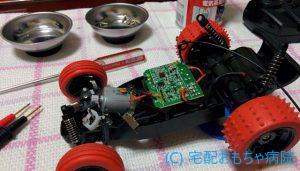

トイラジコンバギー 電源スイッチ修理

同時に４人でラジコンが遊べるようにA, B, C, Dの通信チャンネルを持つラジコンです。
どうも操作ができないとのことでしたが、本体側のスイッチが緩んでしまい接触不良を起こしておりました。接触不良の原因は、A～Dの通信チャンネルを電源投入時に設定するため、多少の待ち時間があるのだが、その待ち時間の設定方法を知らず、動かないので、電源を入れたり切ったりを繰り返していたのがどうも接触不良の原因のようでした。

接触不良を回復させ、チャンネルの設定方法をお知らせして完了。
投稿日:

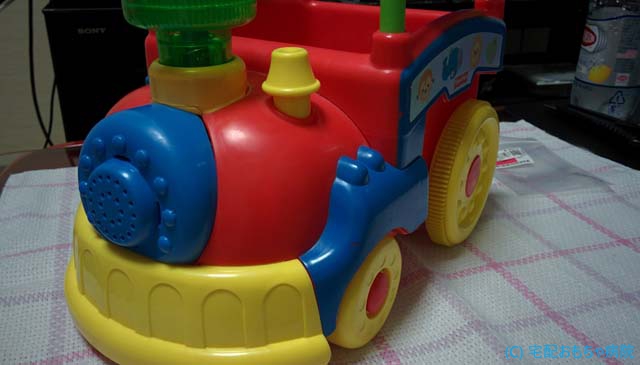

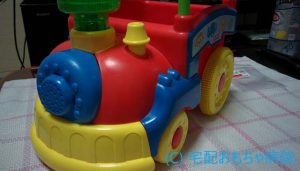

フィッシャープライス アメイジングアニマル どうぶつきかんしゃスイッチ接触調整

荷物を載せると前進するそうなのですが、調べてみると、底面のスイッチの接地状況が悪く荷物が乗った状態でもスイッチが接触しなくなっていました。

経年劣化のようで、シリコンスプレーでもスイッチの滑りが回復せず。oz…

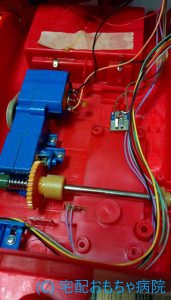

スイッチを分解掃除しようと試みましたが、後輪のシャフトが外せない（というか、タイヤが取れない）ので、スイッチの接触回復のため、後輪シャフトの高さを上げるため、止め板を緩めスイッチの接触を回復成功。

因みに、正確には、荷台に荷物を載せると前進するではなく、荷車を連結すると前進する仕組みのようです。
投稿日:

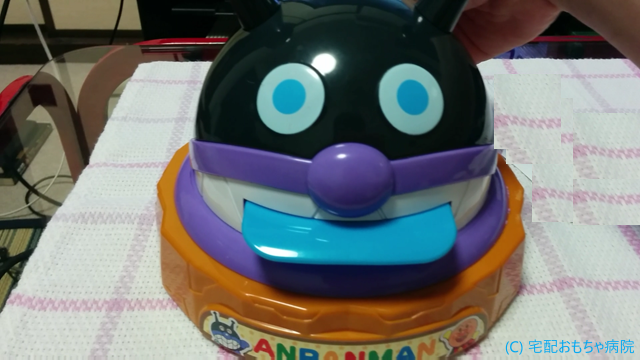

とびだすアンパンマン！とれとれペッタンゲーム トランジスタ交換修理

スイッチの投入後、音は出るが回らないとのこと。
こちらのおもちゃは、本体内部にセットしたカードをばいきんまんの口から回りながら配るおもちゃとのこと。

回路を調べてみると、モータを駆動するトランジスタ(SS8550のチップ版)が、正常に動いていないことが判明。

パーツ屋さんより交換トランジスタを購入し交換半田付けして修理完了。
投稿日:

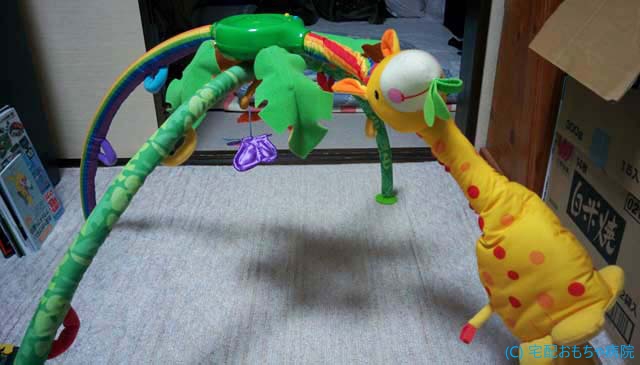

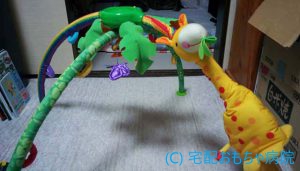

Fisher Price レインフォレストデラックス 断線修理

電池を入れても全く動かないとのこと。

開封してみると、脚の可動部の根の電源コードが完全に断線しておりました。可動部が故、負荷がかかっていたようです。

そこで、修理は、リード線を余分に伸ばして半田付けし、より負荷がかからないようにしました。ご依頼の方にも、たいへん喜んでただき感謝です。
