この度は、修理いただきありがとうございました。

テプラルシールパレットの存在を久し振りに思い出して使おうとしたところ、

入力やテープ送りには問題がなさそうなのに、全く印字がされないことに悲しくなりました。

最初はインクのせいかなと思っていたのですが、インクや電池を変えても印字されず、

諦めきれぬ思いでいたところ、ネットでおもちゃ病院さんの存在を知り、

似たような症状の修理を何件か請け負っておられたので、わらにもすがる思いで依頼することにしました。

修理可否の判断等、常に迅速に対応いただき、安心感がありました。

修理後は、無事に動いている姿を見られて感動しました。

子どもの頃に親からプレゼントでもらって使っていた頃の記憶が蘇りました。

これからも大事に使っていきたいと思います。

メーカー保証期間が過ぎても「おもちゃ」を使い続けたいと考えている方はたくさんいると思うので、

今後も活動を続けていただければ、私たちのように助かる人がたくさんいると思います。

カートリッジの取り扱いや今後の保管方法についてのアドバイスもありがたかったです。

また、対応や梱包も丁寧にしていただき、ありがとうございました。

～依頼者のご感想より～

タカラ製のルシールパレットの修理記事となります。

以前、同じ商品でペンタッチのパレット式ではない商品の修理をいくつか行ってきましたが、今回はパレット式商品の依頼となります。

破損した部品を拝見し、同じヘッドモジュールの構造と推測しました。

金属製のバネが全く同じ形状です。

過去の修理事例と同じ補強修理にて修理に挑戦します。

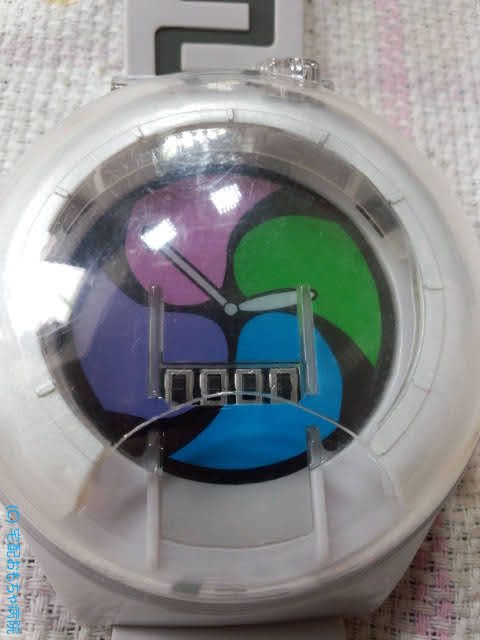

妖怪ウォッチのメダルの検知不良修理の依頼がありました。

妖怪ウォッチは過去にもメダル検知不良の修理経験があります。

今回も同様にメダル挿入時に検知不良となる故障とのことです。

『そ～じゃないよ』って、カタコトの外国人みたいですね。＾＾

検知スイッチに接点復活剤を吹き込んでコキコキして回復の具合を確認しましょう。

実は、過去修理時にこの手の接点不良のスイッチは接点復活剤で一時的に復活しても再発することが多いので、スイッチの交換のためスイッチの在庫を用意しておりました。

ですが、他のおもちゃ病院の修理記事などをみてみるとどうも実装されているスイッチは接点がバタつかないスライド式の接点らしく、この手のスイッチは接点復活剤で復活することの記載がありました。

実際、4つの検知スイッチに接点復活剤を吹いてみると驚くほど改善します。

他のスイッチとは次元が違うくらいに回復します。

このスイッチを分解してみると電極同士が接触するようなスイッチではなく電極がスライドし擦れ合う仕様のようです。

ということで、今回もスイッチの交換ではなく接点復活剤での回復としました。

さて、メダル検知以外にも電源スイッチの接点復活と透明カバー開閉時の押しボタンの接点研磨も一緒にやっておきます。

こちらにも接点復活剤を吹き込みコキコキしておきます。

接点の表面を軽く研磨します。

というのは、押しボタンを押してみると反応音がするまでタイムラグがあるのです。

この接点の接触が原因かと思い研磨してみたのですが変化がありません。

知らべてみると、押しボタンは完全導通ではなく抵抗値を持っておりIC側で計測しておりました。

そのため、基板側の電極を他の金属で短絡しても反応は一切しません。

この抵抗値を持った電極でのみ反応します。

ということが判明しましたので、現状以上の研摩は致命傷になりかねないので、カバーの開閉時はしばらくボタンは押したままでとお願いしました。

問題ありませんね。

透明なカバーも気持ち研磨剤で磨いたので細かい傷も綺麗になりました。

また、たくさんこれで遊べますね。

お子様も喜んでもらえるといいな。

おかげさまで楽しく遊んでおります。 今のところ不具合はありません。 ありがとうございます。

～依頼者様のご感想より～

機関車トーマスの目覚まし時計の修理依頼がありました。

時計も目覚まし機能のどちらも故障していて断線もあるということでの依頼でした。

経年劣化などで断線起因かと思い診断を開始しましたが、残念ながら修理不可能でした。

電池ボックスの蓋を開けてみると、乾電池からの液漏れ痕を電極の腐食が分かります。

このレベルでの液漏れであれば挿入してあった乾電池の液漏れの粉まみれであったかと思います。既に断線ということもお聞きしていたのですが、断線も液漏れのよる導線の腐食起因でしょうね。

スピーカーの断線や電池ボックス負極の断線が出ています。

幸いスピーカーは無事でした。

この目覚まし時計は、時計のムーブメントと目覚まし時の音楽の演奏は別々の基板で実装されております。

目覚まし時計のムーブメントを分解したことあれば、ご存知かと思いますが、目覚まし時計のムーブメントには時計の目覚まし時のスイッチ機能が付いています。

通常時はGNDに接地されているのですが、設定の目覚ましの時間になると接点が切れて接地が解除されます。

その端子が、時計のムーブメントから出ており、目覚ましの音楽を鳴らす基板に接続されております

こちらへの導線にも電池ボックスからの腐食が導線から伝い腐食が広がっております。

ということは、時計のムーブメントも危険です。

予想通りでした。

時計のムーブメントの端子にも腐食が広がっております。

というか、基板の配線も全滅です。

液漏れ恐るべし！！

ムーブメントの基板の腐食がかなり酷く修復不可能なレベルです。

盛り上がったレジストや半田の腐食を綺麗にしてもあちこちで配線が剥がれます。

しかも、COB内のICから出ている配線もレジストとの界面で断線が生じているという始末です。

これはもう致命的な症状があちこちで起きています。

最終的な判断を確認するため、時計のムーブメントの状況を確認します。

時計のムーブメントが修理できなければその他を修理できても最終的には修理不可能となりますからね。

では、時計のムーブメントを確認します。

時計のムーブメントは、単三乾電池1本で可動できるように1本分の電池ボックスのムーブメント内に用意されているのですが、前述の目覚まし時の音楽の演奏機能も実装するので、外付けの電池ボックス側に電極の配線が引き出され配線されておりました。

肝心の基板の状態は、、、、

配線はもう全滅状態です。

秒針だけでも動かうか確認するため、1.5Vの電源ラインを探し出し断線した箇所のレジストを剥がしリード線で引き出し給電してみます。

とりあえず、クリスタル32.768kHzも交換はしておきます。

※因みに、皆さんなぜ時計系のクリスタルに32.768kHzのクリスタルが使われているのか分かります？答えは、32768Hzを1/2逓倍していくと秒になるからですね。

方々への腐食の伝搬が酷く、秒針を刻むコイルの端子もボロボロです。

何とかVccとGND位置を割り出しレジストを剥ぎ端子を半田付けし給電します。

また、コイルの接点も腐食でボロボロなので導線で接続します。

オシロでコイルに印加されているパルスを確認すると、秒針を刻むパルスが出てきました。

ICは何かしら動き出しました。

ですが、黄色丸枠の秒針のギアが回転しません。

コイルの鉄心の磁極が変化しギアに取り付けてある円筒の磁石が1秒1秒刻むのですが、うんともすんともです。

パルスが出ているのに、ギアが回転しない原因は、そもそも磁石のギアの磁力が変化してしまったとかコイルの断線でしょうかね。

いづれにしても基板の腐食の補修がそもそも難しいので時計のムーブメントの修理は不可能であるので最終的な判断として修理不可能としました。

今回は液漏れした乾電池からの腐食が導線を伝い基板をダメにする事態でした。

やはり長期間保管時の乾電池の抜き取りは徹底が必要とあらためて感じました。

USBコネクタが破損し給電ができなくなったということです。

当医院での受け付け条件は、乾電池での動作には問題ないという前提になります。もし、乾電池での動作にも問題があった場合は、コネクタの破損の影響で本体内部の故障が誘発された可能性があります。

※当初の依頼ではUSBコネクタが破損し充電ができなくなったとあったのですが、本商品は充電式ではありません。

目視でもコネクタ内が破損していますね。

ゃだ～、なんか出ちゃってる。

本黄色い筐体のすみっコパッドはUSBコネクタの位置が手前に移動されマイナーチェンジ前の緑版よりもプラグの抜き差しが簡単によりなっています。

なのですが、対策は完全ではなくやはり破損していまう事例があります。

当医院では、マイナーチェンジ前後の両方の修理対応をしております。

もちろんですが、USBコネクタの付いた基板のみの販売も通信販売コーナーでしております。

破損したコネクタに無理にプラグ側を差し込むとプラグ側も破損してしまったという事例もあります。

目視では問題ありませんね。

基板を交換します。

乾電池での動作およびUSBケーブルによる給電起動確認、パソコンとの通信確認とも問題ありません。

これで、乾電池の消費を気にせずたくさん遊んでいただけると思います。
