カテゴリー: カードプレーヤー修理実績

CP-1000Gという、以前のモデルは、ボリュームが、ツマミでしたがモデルチェンジして音量の調整は、二段階の “大” or “小” のみの選択になっておりました。

さて、故障は、カードを差し込んでも再生がされないという症状です。

カードを差し込むと、モーターの駆動音はしているのですが、ピンチローラーが回らずカードが引き込まれません。分解してみたところ、ゴムベルトが外れておりました。

シャフトのグリスが、ベルトに付着しているので、アルコールで清掃し再装着しました。

カードの再生テストをしてみると、駆動スイッチのグリスが古くなってスイッチの動作不良が起きておりましたので、清掃し再グリスとピンチローラーとヘッドの清掃も行い修理完了です。

本モデルでは、部品の集積化が進んでおり、アンプもIC化され、スッキリしておりました。

---

【ご依頼者さまのご感想】

子供が大変気に入っていたのですが、動かなくなり困っていたところ、瀧下様に修理していただきました。
廃番品でメーカーも対応不可だったのですが、無事治って我が家に戻ってきてくれました。
子供も大喜びで、また使えることが本当にありがたく、感謝の気持ちでいっぱいです。ありがとうございました。
また、対応も丁寧で、安心してお任せ出来ました。お人柄も素晴らしい方です。

本当にありがとうございました。

いずみ書房さまのトーキングリピーターの修理依頼です。カードを挿入しても再生できなくなったとのことです。語学系の知育玩具として、よく修理依頼のある、ソニー製のトーキングカードプレーヤーがあり、ゴム系の経年劣化が、ほぼ100%の不具合原因でした。

今回の不具合原因も駆動機関ゴム系の経年劣化と思いきやゴムベルト、ピンチローラーなど弾力も摩擦も問題ありませんでした。

詳しく見てみると、カード挿入時にスイッチが入るのですが、その起動時のモーターのトルクが全く不足しており、カードを引き込めなくなっておりました。その原因を考察し、以下3点に絞ってみました。

1. フライホイールの回転に何らかの摩擦が増加したか新たに生まれた
2. 経年劣化によるモーターのトルク不足
3. モーターコントローラ回路の不具合

１．については、確かに指回してみると、明らかに何らかの摩擦があるのですが、目視ではその原因が分からず、また分解して詳細の調査を試みようと思ったのですが、シャフトとホイールを外す冶具を持ちえていないため断念しました。※プラレールの車軸を外すのとは、訳が違います。

２．については、グリスの固着やブラシの焼損などを推測したのですが、本品で使用されているモーターは、市販の模型用の筐体に似たタイプではなく専用モーターでカシメ部分も冶具なしでは開封もできないためこちらも調査を断念せざるを得ない状況でした。

さて、困りました。ここまでの作業で分かったことを列挙します。

• モーター起動時のカード引き込みトルクが全く足りない。電圧レベルでは、電源電圧6.0Vに対し1.5V程度。
• 少しでも容量の低下した乾電池では、全く動かないため、ACアダプターで動作確認をした。
• フライホイールは、明らかに何らかの摩擦抵抗がある。
• 初動引き込み時に指などでトルクを少し与えてあげると、正常に回りだし、以降何とか可動し続けるが、電源を落とし、時間をおくと、再生不良が再発する。
• フライホイールは、分解解析できない。
• モーターも分解解析できない。

残り手段として、駆動回路系の不具合調査を開始しました。

本品には、NEC製のC1470というモーター駆動用のレギュレータが使用されており、そのデータシートよりアプリ回路を見つけました。モータからの電流をモニタリングし起動時の電圧降下を補償するようコンパレータが仕込まれ電流制御を行っているようです。

回路図には、トルク制御と速度制御用の定数を決定する抵抗の場所が明記されております。本品の実際の回路を調査し回路図を起しました。※いつもは、手書きなのですが、見辛いかと思いCADで作図してみました。

S8550を電源スイッチングとして使いC1470の回路もほぼデータシートの回路のままでした。さて、図中のRtであるトルク制御抵抗を調整すると、モータ起動時のトルクを回復できる可能がありそうでしたので、R37を半固定抵抗器に交換し調整してみました。

結論としては、トルクを増すことはできましたが、増加分のトルクを持ってしてもカードを引き込むことはできませんでした。

当医院で考え得る不具合要因と提供できる作業は、全て解析調査しましたが、残念ながら修理することはできませんでした。

トーキングリピーターとしても正常な状態が不明なまま解析をしていたため、場当たり的な作業に終始した点は否めません。特に冶具なしには分解できない機構の場合、その時点で終了となってしますので、今後の課題としてどうすべきか宿題としたいと思います。

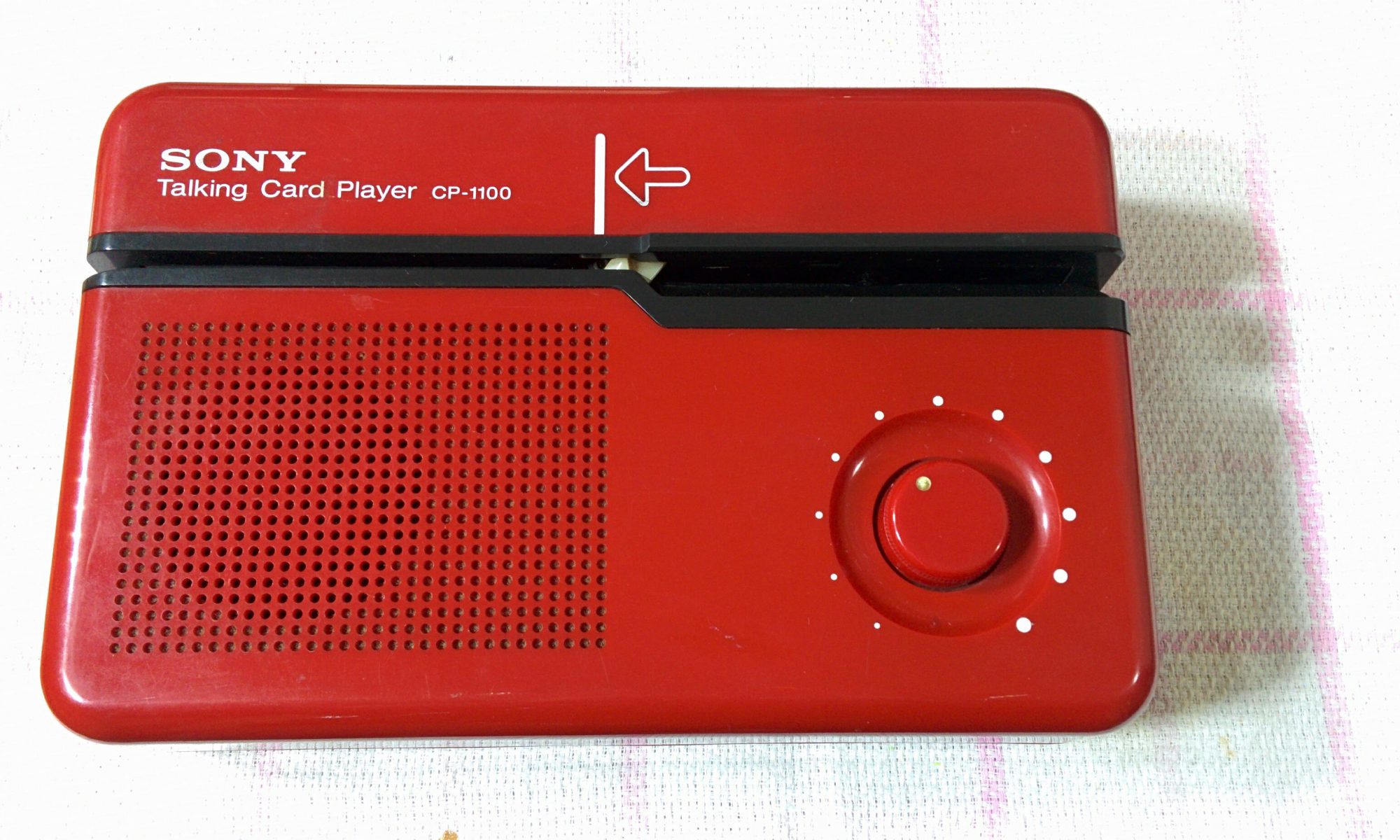

ソニー製トーキングカードプレーヤーの修理依頼です。※最近、本ホームページをご覧の方からのご依頼が多くなってきました。

故障症状は、カードの再生ができなくなったとのことで、経験上、動力モーターのゴムベルトまた、ゴムローラーの経年劣化のケースが多く、本件も3台ともゴムベルトが経年劣化で固化し滑っているのと、さらにゴムローラーも固化し表面がピカピカに照り光るぐらいすべすべになっておりました。

さて、ゴムベルトに関しては、交換部材を持ちえておりますので、新品との交換で対応できますが、ゴムローラーに関しては、重症でした。

このゴムローラーは、恐らく専用設定で、私自身では、交換部材を発見することができませんでした。直径が、Φ7mmで既に、磁気ヘッドとの隙間が、0.5mm程開いているので、恐らく正規品の直径は、7.5mm程ではないかと思います。劣化のため、外径が収縮しているので、清掃や他の表面加工では、摩擦を復活させることは不可能です。隙間が開いているので、滑っているというよりは、空回りしているという表現が正しいです。

さて、修理方針ですが、ご依頼者の方にある程度の費用のご負担の了承が取れたので、新品を製作し交換することにしました。

加工流用できそうな部材を別途入手し、シャフトに圧入できるよう、0.1mm程度小さめまでにシャフト穴をドリルで拡張し圧入しました。外径サイズは、適切なサイズが無いため、少し大きめのサイズを用意し視聴の上、無事再生を確認できました。

自作のゴムローラーですので、再生品質の持続性が心配され、また専用品ではないので、カードの巻き込みやまたすぐ故障してしまうリスクもあります。ご依頼者さまには、その点をご了承いただき修理完了としました。

---

真心こめて丁寧にご修理いただき、本当にありがとうございました。

～ご依頼者のご感想より～

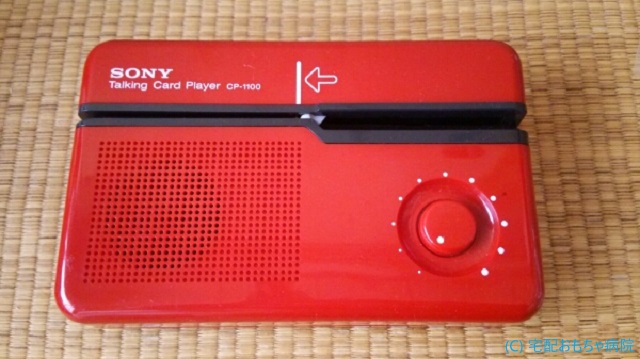

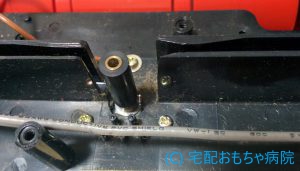

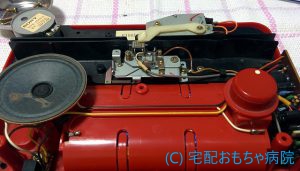

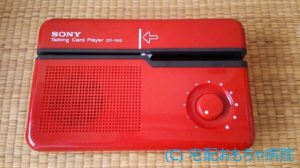

数十年前の製品で、お子様にも遊ばせてあげたいということでした。   専用の音声が記録されたカードをスリットに差し込むと左から右へ流れ記録された音声が再生されるというものです。 以前にも修理を行ったこともあり、大体はゴム系の経年劣化です。 調査をしましたところ、案の定推測が当たり、ゴムローラーを回すゴムベルトが経年で固化してスリップを起こしておりました。 また、ゴムローラー自体も経年で固化し滑り、こちらもカードをスライドできなきなくなっておりました。 まず、ゴムベルトは、3枚目の画像の2本を交換用のベルトの在庫がございましたので、交換しました。 画像2枚目のゴムローラーですが、交換用の汎用部材がありません。自作なども検討できますが、部材自体が高価ですので、こちらは清掃にて摩擦をある程度復活させるまでを妥協点とし完了としました。 2019.5.18 更新 ゴムローラーをゴム業者様に特注し専用品として提供できるようになりました。カードの引き込み、カード送りが滑ってお困りの方は、お問い合わせよりご相談/ご依頼ください。

---

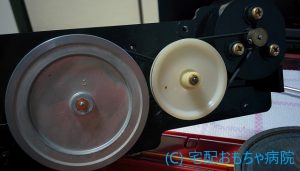

磁気フィルムが張り付いた紙のカードを再生する機器。ピッチローラを回すプーリーとモータのゴムベルトが伸びきり交換が必要。純正品は生産終了にて、中国から汎用の交換ベルトを購入し交換。 カセットの再生機器が、市場から消えこの手の保守パーツがなくなったと思いきや調べると諸外国向けにはまだ需要があるそうで中国よりパーツを購入。
