ソニートーキングカードプレーヤーCP-1000修理

ソニートーキングカードプレーヤーCP-1000の修理のご依頼がありました。

ゴム系部品の経年劣化でカードの引き込み不良が起きておりました。

ですが、CP-1000は、ゴムベルトが溶解して粘着するという事態が多いのですが、今回はどうでしょうか・・・

無事でした！

伸びきってゆるゆるではありますが、溶解して粘着はしておりません。

伸び方からすると、もう1年位するとドロドロになっていたかもといった感じです。

綺麗に外せました。※もうかなり劣化しており、溶ける寸前という感じでした。

一方、ゴムローラーは、ひとまずカードを引き込むだけのカツカツの摩擦は残っておりましたが、今回は新品に交換することになりました。

当医院では、他の機種にも使用できるようにゴムローラーのサイズを決めています。

CP-1000の純正のゴムローラーは、若干長めではありますが、カードを引き込み再生するためには、磁気ヘッドのコア部とピンチローラーにも正常に当たるようにすればいいだけなのですが、なぜか長めにゴムローラーが取り付けられています。

その他としては、電池ボックスの正極に若干の腐食痕があるので綺麗にしておきます。

では、サクサクと作業を進めます。

グリスの劣化したプーリーはプーリおよび軸ともアルコール洗浄してグリスを交換しておきます。

その他部位も取り外し清掃しておきます。

アジマスも狂いなく良好に再生できております。

再生速度もチェックし問題ありませんでした。

スピーカーの台座スポンジを交換しフライホイール軸の軸受けも剥がれていたので接着し、本体内部を清掃し組み立て修理完了です。

---

DWE アナログプレイメイト修理

30以上前にお子様用に購入された機種とのことで、この度お孫様にも使用できないかと動かしてみたがカード再生できなくなっているとのことです。

カードを差し込んでも自動で引き込んでくれず、もちろんですが再生音も出ていません。

DWEのアナログプレイメイトでの故障事例では、まずほぼ間違いなくゴムベルトは溶けて切れていると思います。

その他では、電子回路の不具合で音声が増幅できなくなっていたりもします。

まれに再生モードの切り替えロータリースイッチの接触不良でノイズが出たりもします。

さてさて動作確認をします。

事前に故障症状の模様としてカードが引き込まれない動画をご提示いただいていました。

本体内部でモーターの回転音はしております。

カード検知のスイッチがONした際のポップ音がスピーカーからしていないので、恐らくスピーカーが故障もしているでしょう。

では開封して確認します。

保管時に乾電池を入れっぱなしであった旨はお聞きしていましたが、液漏れで負極側が錆びが酷いですね。動作確認は、ひとまずACアダプターのみで行います。

やはりというか、やっぱりというか、ゴムベルトは溶けて切れて飛散していますね。

モーターは回るが、カードを引き込まないのはこれが原因ですね。

スピーカーもボイスコイル断線しているようで、テスターでの確認もO.Lのままです。簡易チェッカーでも鳴りません。

外付けスピーカーを接続してカードを手押しで再生してみると再生音が出ているので、電子回路の不具合は無さそうですね。

従いまして以下メニューで対応します。

• 溶けたゴムベルトの残骸の除去と新品ベルトへの交換
• プーリー再グリスアップ
• スピーカー台座作成と交換
• 電池ボックス負極錆研摩
• 可動部の劣化グリスの除去と新規グリスアップ
• ゴムローラーの表面メンテナンス

DWEのアナログプレイメイトは、依頼件数が少ないため交換用のゴムローラーを準備しておりませんでしたが、依頼数も増えてきましたので以降の依頼では新品のゴムローラーに交換できる見込みです。

では、粛々と作業を進めましょう。

おおお！見事な錆ですね。

可能な限りルーターで研摩して導通を回復します。

単二乾電池をサポートする透明内筒にも液漏れ錆の汚れが付着していましたので、丸ごと綺麗にします。

錆をルーターで研摩しますが、かなり頑固な錆で削り取るのにとても苦労しました。

削り過ぎると今度はバネの強度が無くなるので、バネの強度も考慮して錆を落とします。

さて、準備体操はこのぐらいにして本作業に入ります。

ほぼフルメンテナンスに近いメニューなのでカード駆動モジュールと本体を分離します。

ラグ板から導線を外します。間違えないように印をつけておきます。

分離できたところでスピーカー交換をします。

アナログプレイメイトのスピーカーは楕円形状のスピーカーなのでサイズのあう同じインピーダンスのスピーカーに交換します。

Φ=77mm 8Ωのスピーカーに交換しますが、台座をアルミ針金で作成し留めたあとに弾性のエポキシ接着剤で固定しておきます。

ネジ部を強く締めると筐体側の支柱が破損するので注意です。

劣化して留めテープもカプトンテープで代用し交換しておきます。

では駆動モジュール側の作業に移行します。

溶けたゴムはエタノールで綺麗に除去できます。

ですが、毎回ですがこのこそぎ落とす作業で手が真っ黒になるんですよね。

ゴムの除去ができましたら綺麗に洗浄しておきます。

真鍮のプーリーにはこそぎ落とせないこびり付きがあるのでピカールで研摩しておきます。

この作業だけで30分から1時間位は掛かっております。

因みにグリスは極圧用のリチウムグリスを使用しています。

では、次に駆動部の劣化グリス除去と再グリスアップをします。

黒く劣化したグリスをパーツクリーナーで綺麗に洗浄しこちらもあたらしいグリスを塗布しておきます。また各所のピンチローラーも表面のメンテナンスと軸にシリコンスプレーを吹いておきます。

組み上げて動作確認です。

ドキドキです。

bedカードのリピート時に滑りが残りました。

これは逆回転軸にあるピンチローラーの固化劣化が原因です。既に表面のメンテナンスもしているので、これ以上の改善は難しいですね。

このピンチローラーの交換は不可能なのでリピート機能は出来高という位置付けになりそうです。

従いまして、動画のようにリピートボタンを押しなおすか、カードを再度入れなおすことで対応をお願いしました。

以上で修理完了です。

---

この度はアナログプレイメイトおよび効果音の出る絵本を修理いただきまして、本当にありがとうございました。

30年ぶりに引っ張りだしてきたものの、ACアダプターは見つからず、乾電池で対応できるはずと電池を入替えようとBOXを空けてみると乾電池を抜き出すだけでも一苦労。

電池同士が凝り固まった状態で、あまりの固さに取出用のリボンは引きちぎれてしまったほど。

なんとかボロボロの乾電池を取り出したものの乾電池の液漏れや電極の腐食の様子など、悲惨な状態に長男は絶句！

それでも私は諦めきれず、なんとかならないものかと必死でインターネットで検索し、やっとのことで瀧下様の宅配おもちゃ病院のページを見つけられた時はうれしくて本当に泣きそうでした。

アナログプレイメイトの修理実績も多数お持ちで、もしかしたら、うちのも現役復帰できる可能性があるのではないかと一縷の望みで、ご依頼のメールを送信させていただいたしだいです。

瀧下様のおかげです。本当にありがとうございました。 ご依頼のメールからわずか数時間で最初のご連絡をいただき、動画を見て予測される必要な修理やメンテナンス内容や私が気にしていた費用面に関する質問についても丁寧に回答いただきました。

その後も細かい報告・ご連絡でこちらの意向を確認いただき、修理はもちろん、すべてにおいてスピーディー、かつ、わかりやすい説明と回答で安心してお任せすることができました。

さらに修理後の使用に関する注意事項や対処法まで伝授していただいて、大変感謝しております。

今回お願いした絵本と同型の複数の絵本も具合が悪く瀧下様に診ていただきたく、改めて修理依頼の登録をさせていただきました。

大変長くなってしまいましたが、今後もお世話になります。

～依頼者様のご感想より～

ソニートーキングカードプレーヤーCP-1100修理

30年程前にお子様に購入されてから、そのまま保管されておられ、この度お孫様のために使用しようとしたところ、電池ボックスに錆があがっていたとのことです。

錆は致命的ではなかったので、そのまま稼働をさせたところ、最初はカードはスライドし始めたが、途中で止まってしまい、以後そのままスライドしなくなったそうです。

30年も経過すると、ゴム部品の経年劣化は避けられないので、カードがスライドしない原因のひとつはゴムローラーの固化と思われます。

カードを手で押してあげると音はスピーカーからオカシイなりにでているようなので電子回路に何か致命的な故障はなさそうです。

では、診断をしましょう。

錆は上がっておりますがこの程度なら錆を研磨して対応できます。

やはりゴムローラーがテカテカに光るくらい固化しておりますね。

カードを通してみてもツルツルで滑りまくっています。

ゴムベルトは曲がり癖が付いてしまっているので、ゴム系部品は一式交換します。

次にカード挿入を検知するマイクロスイッチの接点を磨きます。

マイクロスイッチの接点は、カードを挿入する度にON/OFFを繰り返しますので、接点の焦げがどうしても付いてしまいます。

研摩して抵抗とON/OFFの感度を確認します。

駆動系も一式分解清掃とメンテナンスをしておきます。

後は粛々と作業を行います。

ゴムベルトが干渉する支柱を削り、劣化してボロボロのスポンジだったはずのスピーカーの台座の残骸を除去し厚手の両面テープでスピーカーを固定します。

磁気ヘッドモジュールをグリスアップします。

ボリュームもガリノイズが出ていますので交換してしまいます。

---

ソニーリピートカードプレーヤーCP-7000 不安定故障修理

CP-7000の修理を時々受けることがあります。

以前の修理記事にも紹介しておりますが、CP-7000には原因不明の故障があります。

• カードを連続再生し続けるとカードの再生音が小さくなってしまう。
• カードを連続再生し続けるとリピート再生のみ音が小さくなってしまう。

原因不明でしたので、どちらの故障についてもこの点については修理不可能としており、発現した場合は電源を入れなおすなりしていただき対処をお願いしておりました。

今回の紹介記事は、この原因不明であった故障原因が究明でき、以下のような故障症状に対して修理可能となりました。いづれも症状の再現性が高いわけでもなく、電源を入れなおすと改善したりするといった厄介な症状です。

1. カードを連続再生し続けるとカードの再生音が小さくなってしまう。
2. カードを連続再生し続けるとリピート再生のみ音が小さくなってしまう。
3. カードの再生が終了してもゴムローラーの回転が停止しない。
4. 電源OFFボタンが効かなくなる。
5. 電源OFFしてもOPR/BATT LEDが消灯しない。
6. カードを差し込んでも引き込みしない。

他のカードプレーヤーでも同様ですが、ゴム系部品の経年劣化にてカードを引き込みできなくなってしまう故障は、部品の交換で対処できるのですが、上記のような不安定な故障原因は、発現率が低く、例え発現しても解析を開始したとたん症状が止んでしまうような事態で、なんとも困った状況でした。

では、原因究明からご説明します。

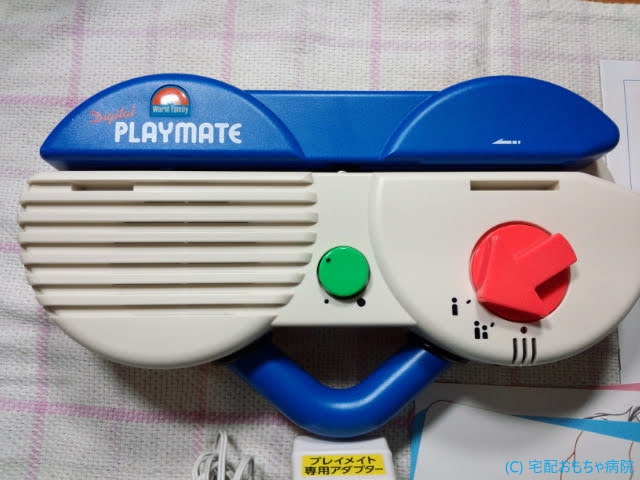

DWE 両面デジタルプレイメイト テープ剥がれ故障修理

両面デジタルプレイメイトの修理依頼がありました。

フリマから購入後1週間は使用できていたが、その後突然カードが通せなくなったとのことです。ご自身でSDカードの入れ替えやゴムローラーのメンテなどを行っても効果ないとのことでした。

カードを挿入するとスライドはしないが、LEDが点灯はするそうです。

ということ、診断を開始します。

到着してすぐ動作確認をしましたが、電源投入時のLEDの一瞬の点灯とカードを差し込んだ際のLEDの点灯は確認できましたが、やはりカードを引き込まず、うんともすんともでした。

LEDが3回点滅する場合は、SDカードに何らかの問題があり起動時のSDカード認識エラーですが、LEDは正常に点灯しているようです。

ゴムベルトが切れるか外れるかで正常に動いてはいるが、ただ単にゴムローラーが回転できないためかもしれません。

では、内部を確認します。

これといった不具合は目視で確認できません。

ゴムベルトも切れていたり外れてはいないようです。

この状態でもカードの引き込みをしません。

ゴムローラーに何か噛んだような形跡もありません。

ではではモーターを確認します。

おおお！

ケーブルを固定するテープが噛んでいます。これでモーターも回転できなくなっていますね。

原因はこれですね。

あれ？

このテープが、恐らくどこかに張り付いていて、何かの拍子に剥がれ運悪くプーリーに噛んだようです。

調べてみるとモーターのすぐ近くに貼ってあったテープでした。

以前修理を行った他のプレイメイトの画像で確認すると、モーターのすぐ横に噛んだテープが張ってあります。

このテープが落ちたんでしょうね。

テープを除去しますが、糊が付着しているのでアルコールで拭きとり綺麗にします。

このテープは、モーターの導線を筐体に固定するための固定テープなのですが、粘着力がなく両面テープなどで再度貼りつけてもいいのですが、筐体のツメですでに固定もされているので、再発防止という観点からテープは除去したままとします。

問題ありませんね。

以上で修理は完了です。

---

中古のため修理が簡単にできないことを覚悟して購入しましたが、購入後1週間で動かなくなり絶望しておりました。

どうしようかしばらく悩んでおりましたが、悩んだ時間よりもすぐに治していただき、瀧下様にお願いして本当に良かったです。

ありがとうございます。

～依頼者様のご感想より～

ソニートーキングカードプレーヤーCP-1000 磁気ヘッド研摩修理

---

30年ほど前の音を再現出来て感激です。

本当にありがとうございました。

ネットでいろいろな事が可能となり便利な反面、用心深くならざるを得ない昨今。 でもどうしても思い入れのあるモノを再現したくて、こちらに辿り着きました。

最初から最後まで、確実、丁寧、親切、迅速なご対応に感謝申し上げます。

また、お世話になる際にはよろしくお願い致します。

知人等にも教えてあげたいと思います。

本当にありがとうございました(^^)

～依頼者様のご感想より～

---

ソニートーキングカードプレーヤーCP-1000の修理のご依頼がありました。

ご自身で開封した際にゴムローラーが劣化でボロボロになっており、ゴムベルトも溶解しているとのことです。

CP-33とCP-1000であるあるの故障事象ですが、ゴムローラーが劣化してボロボロになると、必ずといっていいほど、密着している磁気ヘッドにゴムが粘着し、磁気ヘッドのコアを浸食します。

この浸食という表現は、粘着したゴムが綺麗に除去できずに、力任せに強引に剥がすとコア材も剥離してしまうという厄介代物です。

また、よく観察するとコア材同士をサンドイッチして接着している接着剤も経年で溶解し盛り出てしまいこれも一緒に除去しないとイケません。

ダメ元での作業になるのですが、失敗すると磁気が拾えても特に高音域が拾えず、カードを再生しても籠った感じの音声になってしまいます。

では、診断を開始しましょう。

電池ボックスに液漏れの形跡がありますね。

液漏れの粉除去と変色した電極の箇所を研摩しておきます。

劣化したゴムローラーは、依頼者様で除去されたようですね。

ですが、奥にある磁気ヘッドが悲惨な状況です。

長らく劣化したゴムに密着していたためゴムの残骸が無残な状況です。

取り敢えず、磁気ヘッド以外の不具合も確認しましょう。

ゴムベルトも溶けまくって、方々に飛散しています。

このゴムの残骸は、こちらの記事の通りエタノールで除去します。

物理的にこそぎ落とせる部分は除去し最後に粘着した部分は、エタノールで除去します。

次にプーリーやフライホイールも綺麗に除去します。

プーリーやフライホイールの溝に入り込んだ残骸は、ホントたいへんです。

少しでも残骸を残してしまうと、交換したゴムベルトに粘着しカードの再生不良を起こしますので、念入りに作業をします。

お掃除が済んだところで、ゴムローラーとゴムベルトも交換してしまいｍさう。

次に液漏れの電極の粉を掃除し変色し箇所を研摩しておきます。

ここまでは、サクサクっと作業を完遂させます。

では、懸案の磁気ヘッドの修理を行います。

まず研摩後の再生音質です。ほぼ元通りに修理できました。

粘着したゴムの残骸を見た時はどうしようかと途方にくれましたが、研摩修理を実施してよかったです。では、研摩手法について以下ご紹介します。

ソニーリピートカードプレーヤーCP-33修理

今回のご依頼は、お持ちのCP-33 2台を基に1台を完成させてもらいたいというご希望でした。

CP-33は、こちらのスタッフブログ記事のように溶解してボロボロになってゴムローラーが磁気ヘッドのコアを浸食して修理不可能になることが多いです。

さて、今回の2台の機種の調査から開始しましょう。

2台の機種の状態と調べましたら、2台とも磁気ヘッドは無事だったのですが、①番機は、古い設計のようなゴムローラーの交換ができない設計でありました。

金属製のスペーサーが軸に圧入されており取り外しが困難です。

②番機は、過去の修理履歴が多くモータードライバが交換された形跡がありました。その影響かもしれませんが、ゴムローラーの交換が可能でした。

ということで、ニコイチという修理方針ではなく、②番機をそのまま修理することにしました。

因みに、②番機の方が、シリアル番号も新しく筐体の外装もより綺麗でした。

磁気ヘッドは綺麗ですね。ゴムローラーがボロボロになっていませんので浸食はありません。

ゴムローラーは、表面が劣化でくすんで汚れていますね。新品に交換してしまいましょう。

②番機のその他の不具合箇所を確認します。

CP-33あるあるですが、ゴムベルトが溶解して切れまくっています。

電池ボックスの負極に液漏れによる腐食がありますね。研摩して対処します。

カードで手で押してスライドさせ、音声の増幅を確認します。

スピーカーや電子回路にも不具合は無さそうですね。

ACアダプターでモーターもきちんと回るので、その他の不具合箇所はなさそうですね。

では、修理作業に取り掛かります。

溶けたゴムベルトを念入りに除去します。

パーツクリーナーとエタノールが一番綺麗になります。

ふき取るとゴムが広がって、またふき取っての繰り返しです。

また、プーリー軸の古いグリスが固着しており、プーリーがカチコチに固まっています。

CP-33は、プーリーの軸がカシメられており外すことができないのでカシメられた状態で洗浄しプーリーの軸隙間の古いグリスも洗浄します。

かなり大変でしたが、溶解したゴムを取り切り洗浄完了しておきます。

錆部分をルーターで研摩し抵抗値を確認しておきます。

ゴムローラーも接着固定し修理作業完了です。

動作確認も問題ありませんね。修理完了です。

---

CP-33はデジタル時代にあって、今なお貴重なアナログ学習機器です。

貴病院におかれましては、引き続き入院加療を続けられることを期待致します。

ありがとうございました。

～依頼者様のご感想より～

ランゲージパル マイクロスイッチ故障修理

カードを差し込んでも起動せず、カードも引き込みスライドもせず音声の再生もしないという状況です。何度か差し込みを繰り返すと引き込み再生してくれることもあるので、過去の修理でも経験しているマイクロスイッチの故障と思われます。

届いて直ぐ動作をみましたが、やはりカードを差し込んでも、うんともすんともでした。

では、開封してマイクロスイッチの状況をまずは確認します。

やはりマイクロスイッチの接触が悪くなっております。

スイッチの導通部分を短絡してあげると無事にカードを引き込み再生をしてくれます。

まずは、マイクロスイッチは故障なので交換をします。

このマイクロスイッチは、分解できないので、接点復活剤ごときでは接点までしみ込むこができないかもしれません。例えできたとしても接点を研磨でもしないかぎり、直ぐまた接触不良が再発します。というか、２，３日で直ぐ接触不良が再発しました。

その他の不具合は無いか確認します。

ランゲージパルあるあるですが、スピーカーを固定するスポンジが劣化でボロボロになります。

本体内部に崩れた粉が散らかっています。

飛散した粉やその他のホコリや汚れもまとめて綺麗にお掃除します。

ボロボロのスポンジを取り除き隙間用スポンジをサイズカットし張り合わあせておきます。

スポンジは厚さに注意しましょう。

ゴム系部品のゴムベルトもやや伸び気味だったので新品に交換します。

ゴムローラーは、磁気ヘッドと一緒にアルコールで拭きとり綺麗にしておきます。

部品交換および内部清掃とメンテナンスを終え動作確認をします。

先生モードも生徒モードも問題ありませんね。

ボリュームもガリノイズもなく良好です。

今回は、ACアダプターもご希望とのことでしたので、規格仕様に合致するACアダプターもお付けして修理完了です。

---

スムーズに動いています。

ACアダプターも便利ですね。

おかげさまで孫たちにもランゲージパルを活用して 楽しみながら学んでもらいます。

家内もたいへん喜んでいます。

本当にありがとうございました。

～依頼者様のご感想より～

ソニートーキングカードプレーヤーCP-1100修理

カードを差し込むと自動でスライドするが、音が全くでないということで修理の依頼がありました。

届いて直ぐ再生確認したのですが、まったく音が出ていません。

ボリュームを増減させてもノイズすら出ていません。スピーカー故障の線が強いのですが、アンプ回路や断線の懸念もあります。では、早速分解して原因を探ります。

まずは、一番懸念されるスピーカーを確認します。

導線を外しインピーダンスを測定します。

DC測定にはなりますが、O.Lのままですね。ボイスコイルの断線のようです。

スピーカー故障以外にも不具合はないか暫定的にスピーカーを交換接続して動作を確認します。

やはり経年のためゴム系部品が劣化しており、辛うじてカードはスライドしますが、スライドのスピードが不安定でしかもプーリーも何かに擦れているようなガサガサノイズが出ています。音量も調整すると、ガリノイズが出ていますので、ボリュームも交換してしまいます。

伸びきってゆるゆるになっています。

長年のホコリもいっぱい溜まっています。

では、粛々と作業を進めます。

分解し本体内部の隅々をお掃除します。

カードの挿入を検知する推知ももっさり感があるのでマイクロスイッチの接点を研摩します。

長年ON/OFFを繰り返し、その度にスパークしていますので、接点が黒く焦げてします。

ヤスリで表面を研摩しておきます。

その他の部品類も一式取り外しアルコールで拭きとり綺麗にしておきます。

交換用スピーカーは、筐体にすっぽりと収まらないので、台座を作成してぴったり収めます。

ボリュームも交換します。

ボリュームのガリノイズは、接点復活スプレーぐらいでは、一時的な改善はできますが、数日でノイズが再発しますので、ボリュームの交換が必要です。

磁気ヘッドのアジマス確認とカードの再生速度チェックも終え修理完了となります。

---

もう使えないと、諦めていて捨てようかと思っていたところ、修理を手早く行なっていただき、鮮明な音声にびっくりしました。

懐かしい思い出も蘇ってきて、私たち家族、喜んでおります。

今後は孫の成長と共に使っていきたいと思います。

ありがとうございました。

～依頼者様のご感想より～
