USB ホストシールド for Arduino Pro Mini 3.3V 8MHz

ホストシールド

お問い合わせ

送料込み1800円となります。クリックポストで発送します。

RAW端子に5Vのみの供給で動作します。3.3Vの電源は、Arduino Pro mini側のレギュレータにて5Vを3.3Vに減圧して生成する前提としており、USBドングル側 VBUSには、RAW電圧をそのまま供給し、MAX3421EEおよびArduino Pro mini側には、レギュレータ後の3.3V VCCで動作します。

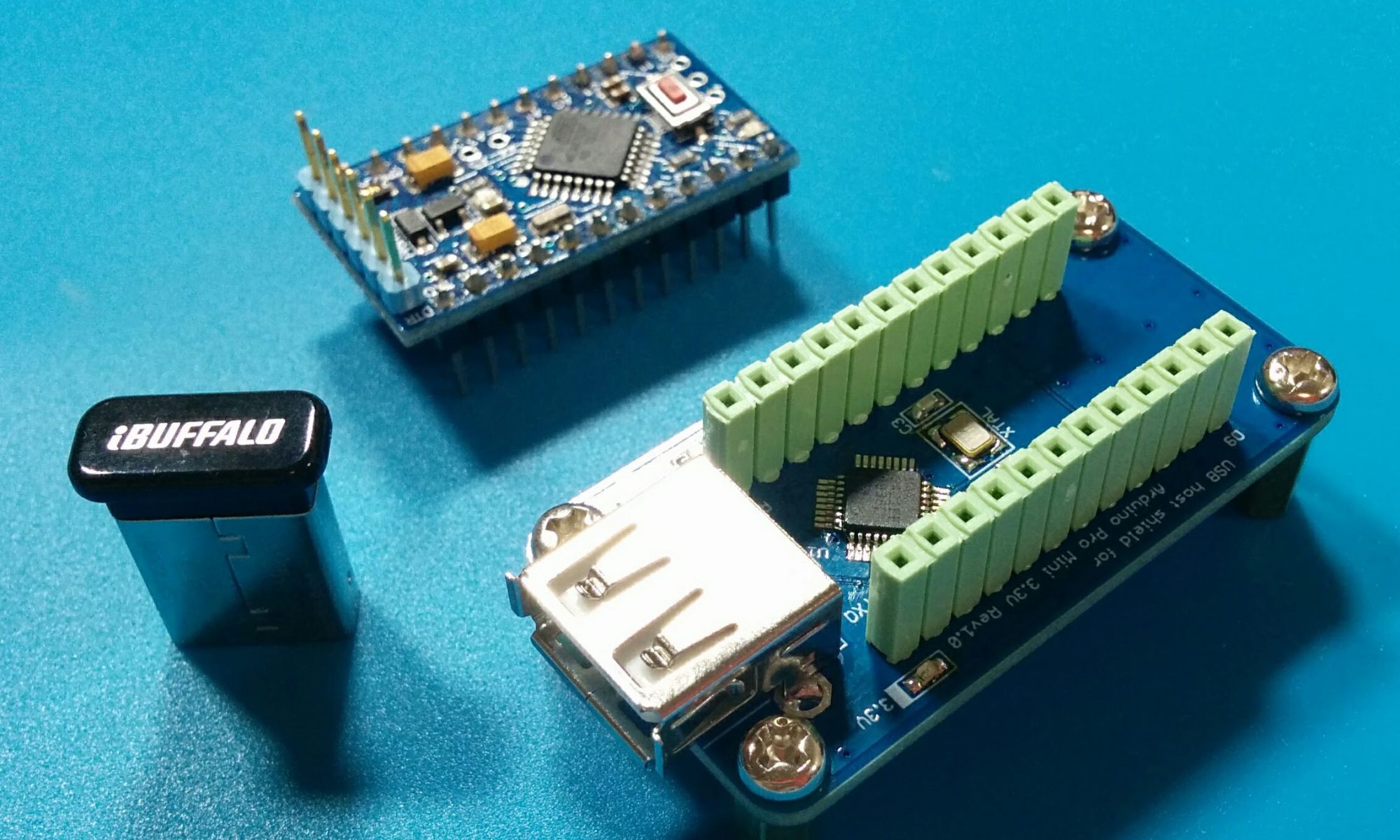

Pro Miniが、そのまま二階建てに搭載できます。画像は、USB Bluetoothのドングルを搭載した模様。

組み合わせ例
Arduino Pro mini USBホストシールド
基板の表裏
ピンソケット実装

基板の仕様は、お問い合わせからご相談ください。お譲りする実装済み基版のみで、Arduino Pro Mini用にピンソケットを実装しております。GPIOは、全ピンOPENとなり基板上には出ておりません。

LED色とピンソケットの色をご指定いただいてから組み立てをしますので、発送までに少々お時間いただきます。詳細は、ご注文時にご相談をさせていただきます。

ライブラリ

動作は、上記に含まれるライブラリにてPS3コントローラをBluetoothのUSBドングルで通信させております。動画は、こちら。

設定は、こちらを参照。
http://blog.goo.ne.jp/roboz80/e/9d2fc6e1266932f7ace682b43393217b

※1.画像にある、Pro MiniとBluetoothのドングルおよびシリアルの通信カードやスペーサは、付属しません。回路図は、紙で同封をいたします。

※2.代金は、銀行振込をお願いしており、お振り込みの手数料および送料はご負担を頂いております。

※3.基板上のLEDは、実装時期によって色やその組み合わせが異なります。

※4.お手元に届いてから、1週間以内であれば初期不良のみ交換致します。それ以外の場合は、たいへん申し訳ありませんが、サポート含め対応できませんので、ご了承ください。

※5.自己責任で、ご使用ください。本基板によって、起こった如何なる事故に付きましても、その原因が基板にたとえあったとしても賠償など如何なる責任は負いません。


製作例:田宮 楽しい工作シリーズのユニバーサル基板穴にそのままM3のスペーサーで固定できます。
