たまごっちm!xのサンリオキャラクターズ verの修理依頼がありました。
久しぶりにたまごっちで遊ぼうとしたところ、電池ボックスの電極に腐食があり起動しないということで修理の依頼がありました。
依頼の当初は、この起動できない状況であったので、後述の後に判明する液晶破損についは、気が付いていなかったと思われます。
電池ボックスの蓋を同封し忘れという点もありましたが、状況確認します。
正極は粉々していますね。
負極側も片方のバネに液漏れの粉が付着しています。
正極の腐食についてはお問い合わせ時に申し出があったのですが、この状況から明らかに収まっていた乾電池からの液漏れがあったはずです。
当初は、この液漏れによる電極の腐食で通電不良かと思っておりました。
電極の交換であればサクッとできてしまいますが、その他の故障の有無の確認も必要なので分解し外部電源からの給電で起動と動作確認をしました。
あららのらー。(´･_･`)

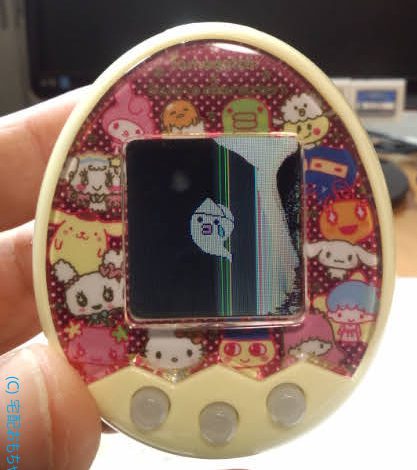

液晶が破損しています。
向かって右側の破損が酷いですね。
所々で抜け線も出ているので、影響は広そうです。
まずは、状況の一報をしたところ、液晶の不具合については気が付いていなかったということで、描画ができているエリアもあるので、腐食電極は交換し描画しているエリアのみで遊ばれるということで電極交換のみの指示がありました。
実は、部品取り用のたまごっちIDLが1台あり液晶部品の移植の可能性を考えてみました。
他のシリーズもそうですが、たまごっちm!xの液晶も交換が困難です。
基板にFPCケーブルが直半田されており、かつ恐らく協力両面テープか紫外線硬化型の接着剤で固定されています。
さらに既に液晶が破損しているので、もし移植交換可否の調査をするためであっても分解し液晶を筐体から外すだけで、在描画している液晶の状態に変化があるかもしれません点をお伝えしました。
ご検討の結果、移植の可能性があるのならということで移植可否の調査の承諾がえられ分解をすすめました。
おおお。。。
筐体に収まっていた状態から解放された要因で描画不良エリアが広がってしまっています。
黄色枠部に明らかに破損が確認できます。
筐体やレンズに損傷がないので、恐らく液晶部品の劣化故障などでもありそうです。
恐らく、液晶の描画不良の範囲は、今後も広がっていきそうです。
さて、分解をすすめましたので、移植可否の判断をします。
左側が、今回ご依頼のたまごっちm!xで左側が、部品取り用のたまごっちIDLです。
電極のピン数は、同じ20ピンで、恐らくですがLCDドライバのファームのプログラムを別々に開発することはコスト面からの低いと思いますので、移植の可能性を模索してもいいと思います。
半田は吸い取ればいいのですが、接着部分を綺麗に剥がせるか心配です。
強引に剥がすと基板の配線が剥がれるかFPCケーブル側の損傷も気になります。
いづれにしてもFPCケーブルを剥がすという行為にはリスクを伴います。
ですが、やはり前述の剥がすという行為で基板に損傷がでないかというリスクは以前残ります。
依頼者にまず他の機種だが移植できるかもしれない液晶部品があることと、移植するには失敗時には、もう遊べなくなるリスクをお伝えし検討をお願いしました。
やはり、遊べなくなるリスクは負えないということで、今回は腐食電極のみの交換ということでご希望を伺いました。
電極はサクッと交換してしまいます。
遊べるちゃ、遊べますが。。。
まずは、この状態でお世話など楽しんでいただき、後程踏ん切りがついたところで希望あれば液晶の移植交換の実施を挑戦してみたいと思います。
